浙江大学宁波科创中心3d打印人行景观桥

公司：	浙江大学建筑设计研究院	类型：	建筑
地区：	中国	标签：	桥

在浙江大学宁波校区的河道绿境中，一座别具一格的 3D 打印人行桥横跨水面，它不仅是交通的纽带，更是科技与艺术碰撞的结晶。桥全长16m、宽3.3m、高3.3m，是目前全球跨径最大的非线性空间体型配筋打印混凝土景观桥梁。

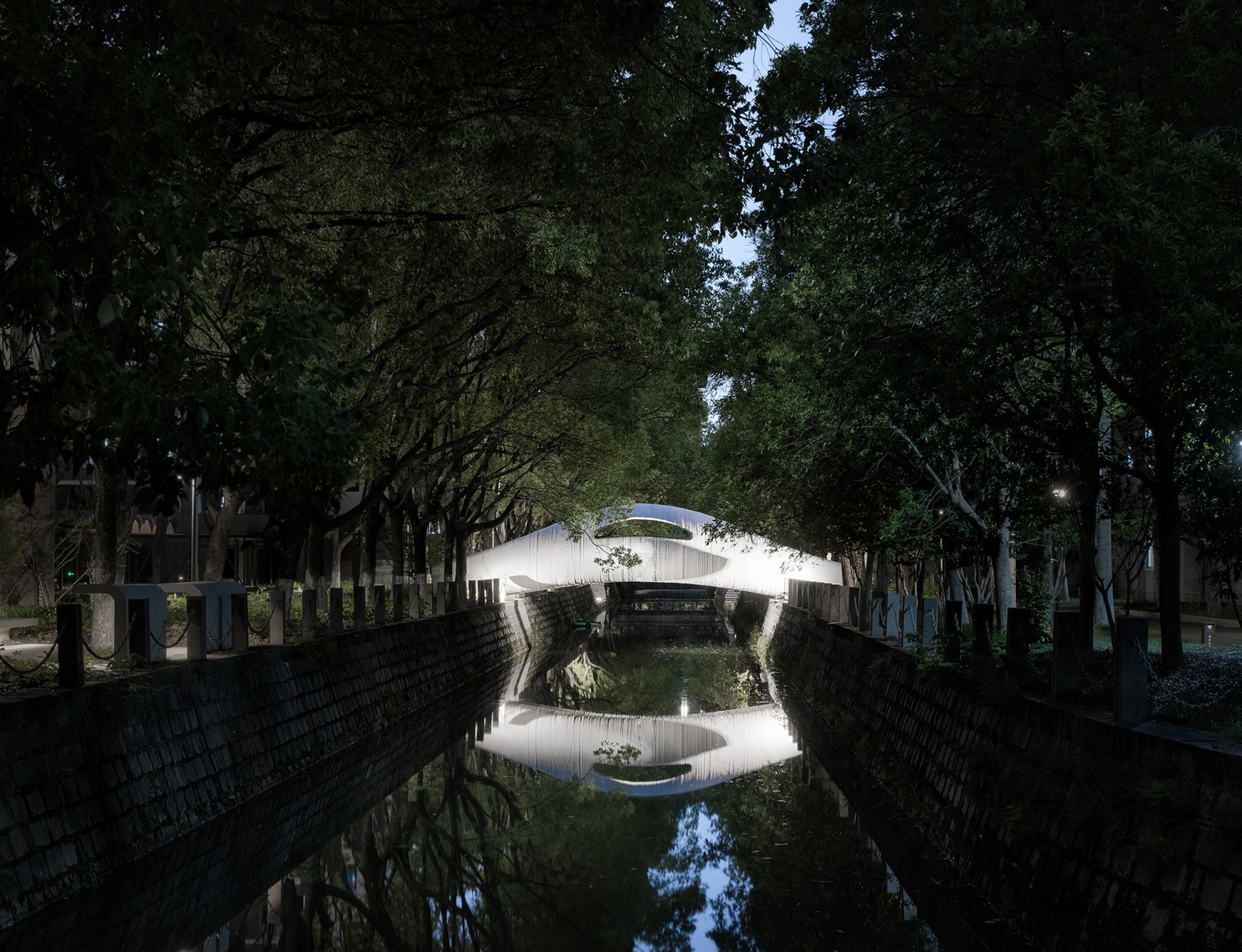

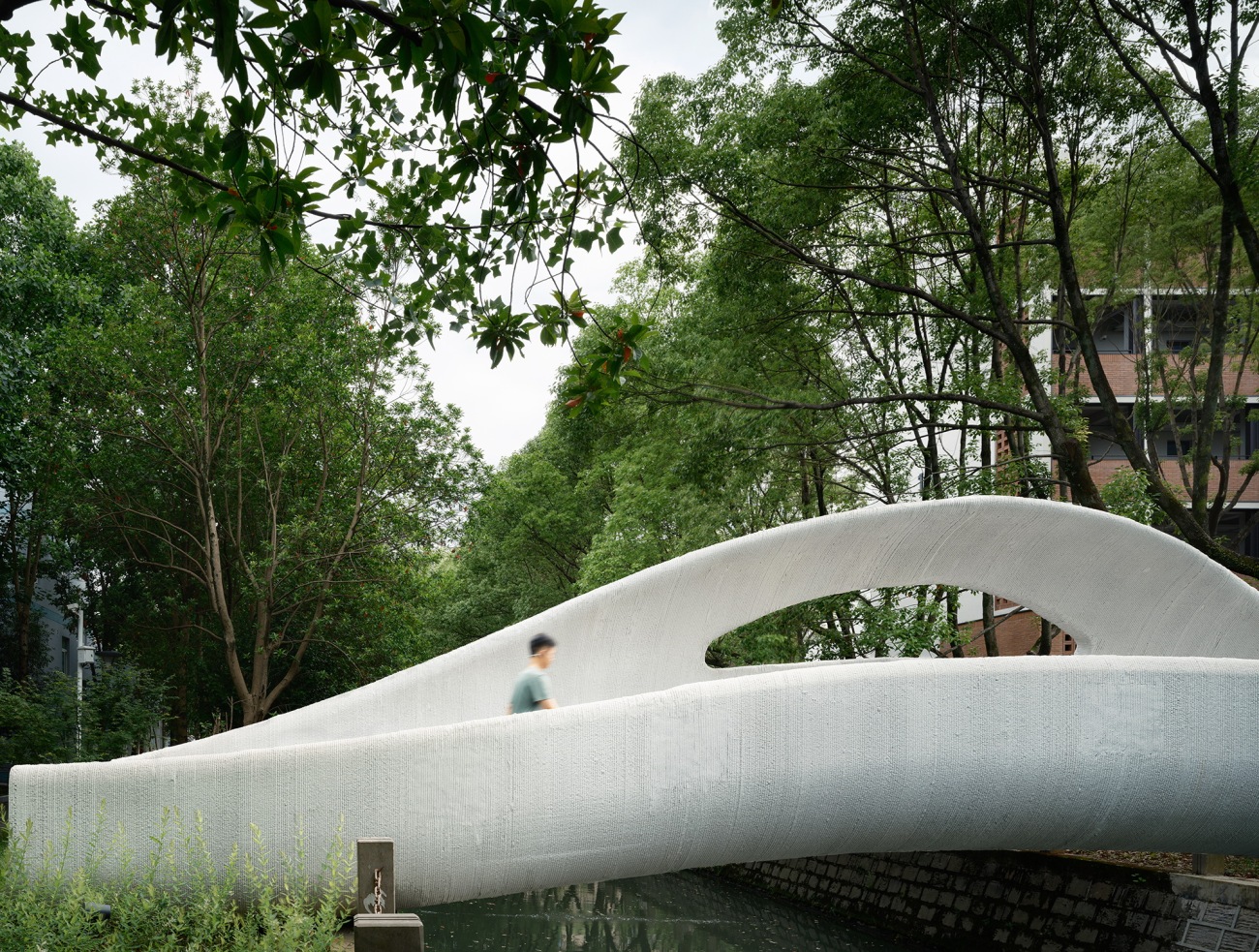

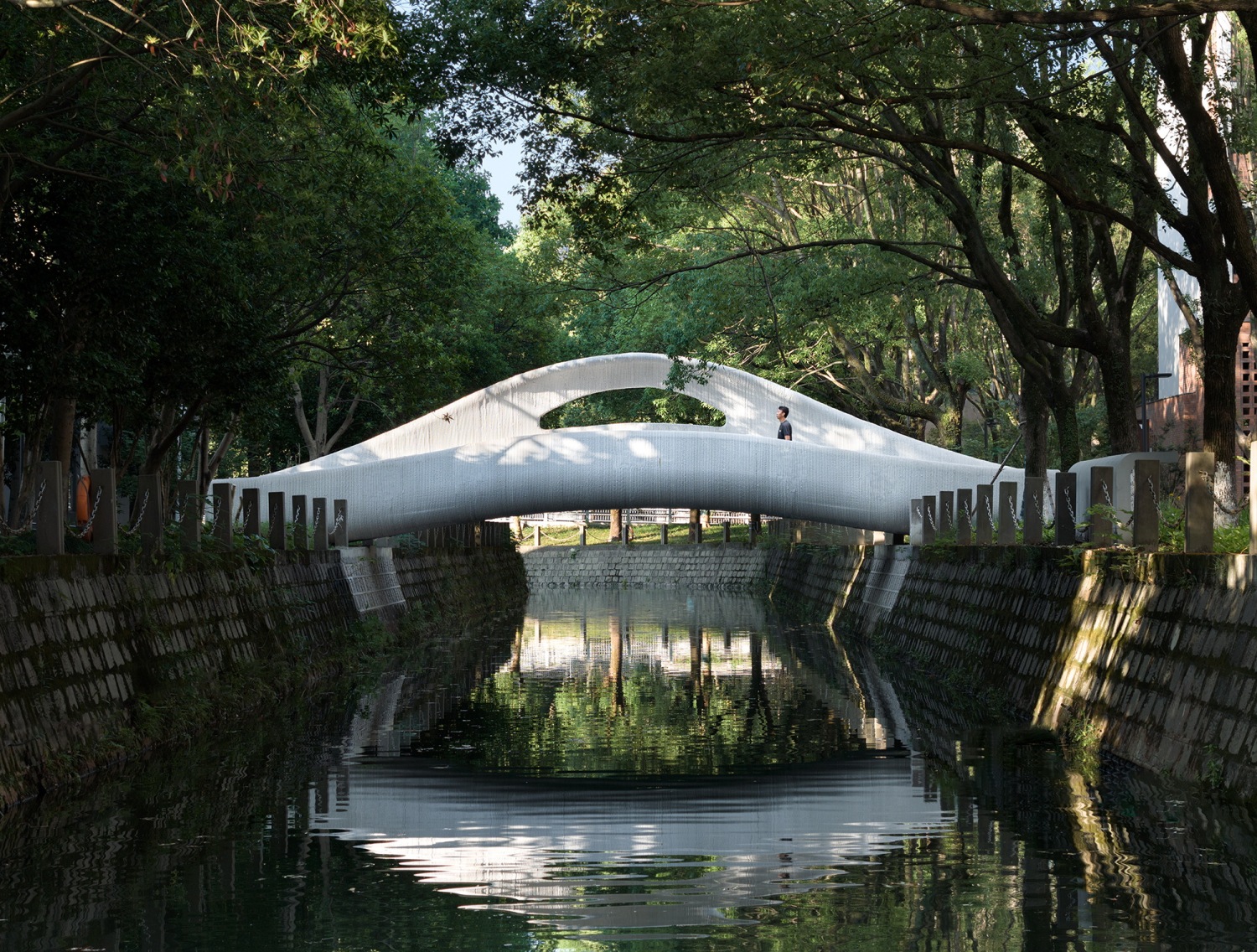

▽完成后的正面视角

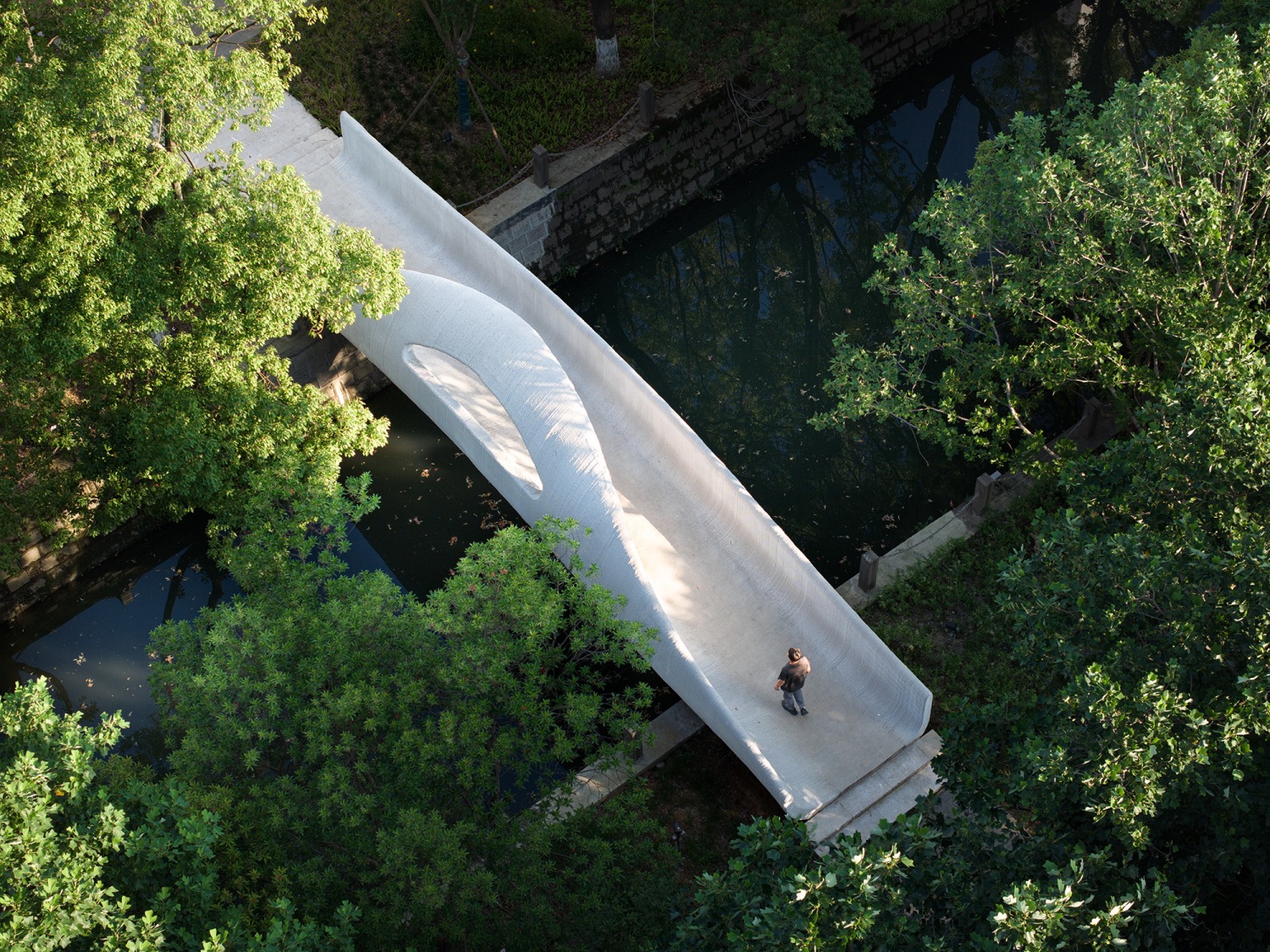

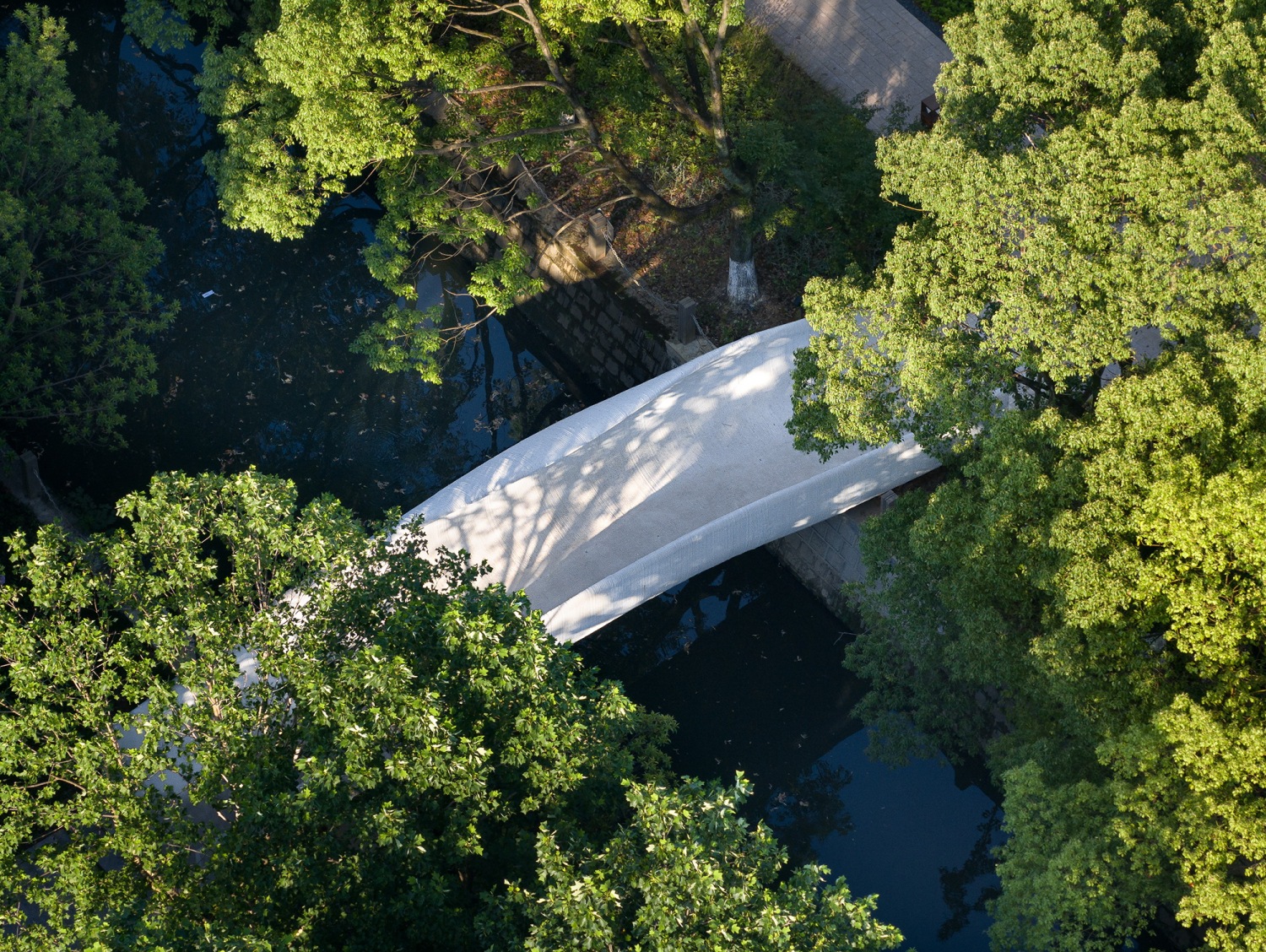

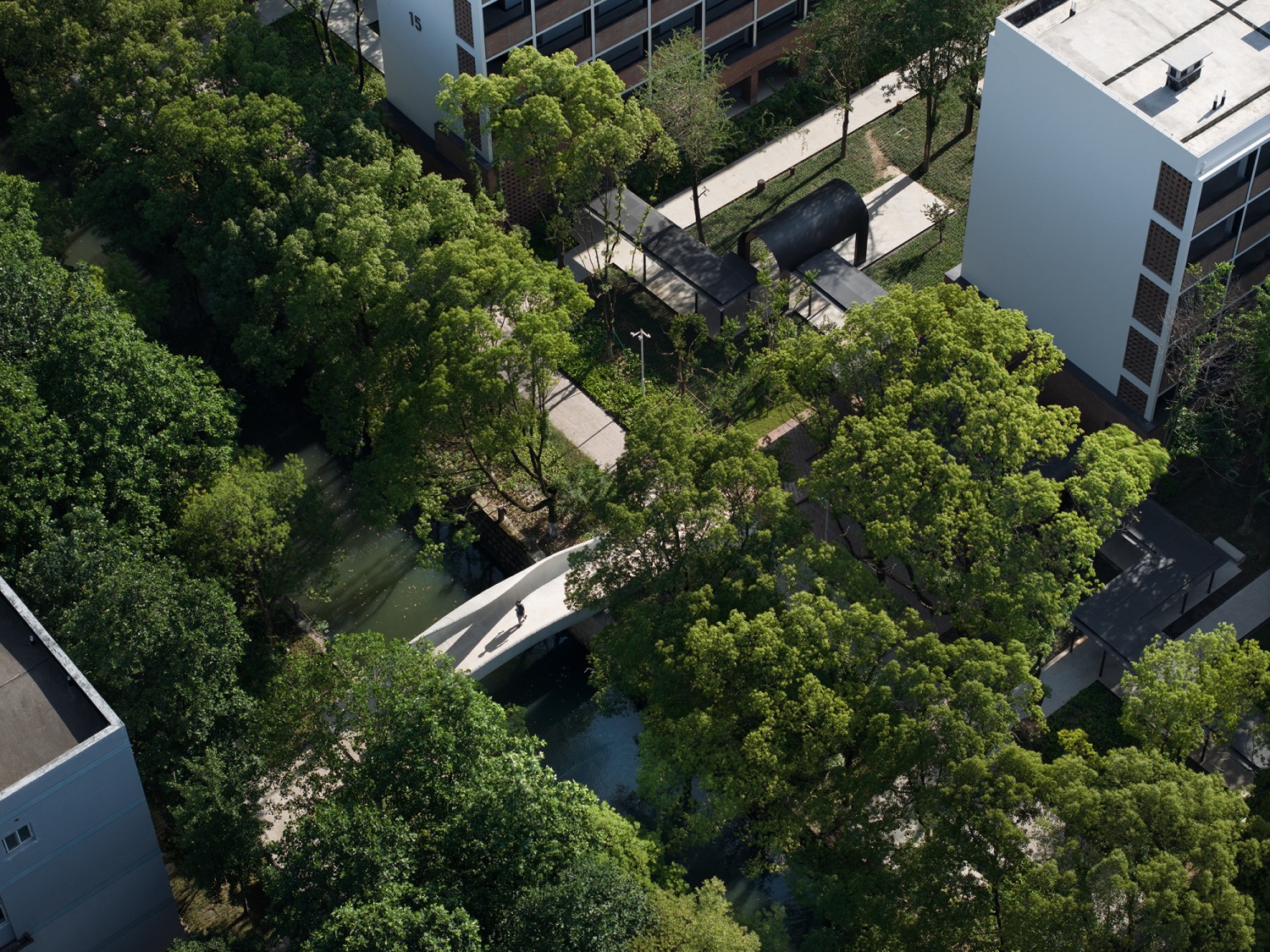

▽完成后的俯瞰视角

非线性设计：打破传统的美学创想

这座桥大胆采用非线性设计手法，摒弃了常规桥梁的直线条与规整形态。流畅且灵动的曲线，宛如自然生长的形态，不仅赋予桥梁独特的视觉美感，更在力学上实现了精妙的平衡。通过数字技术模拟，每一处曲线的弧度、弯折的角度都经过精心调校，使桥梁在承受荷载时能更均匀地分散压力，兼顾结构强度与美学价值，展现出独特的艺术魅力与科学智慧。

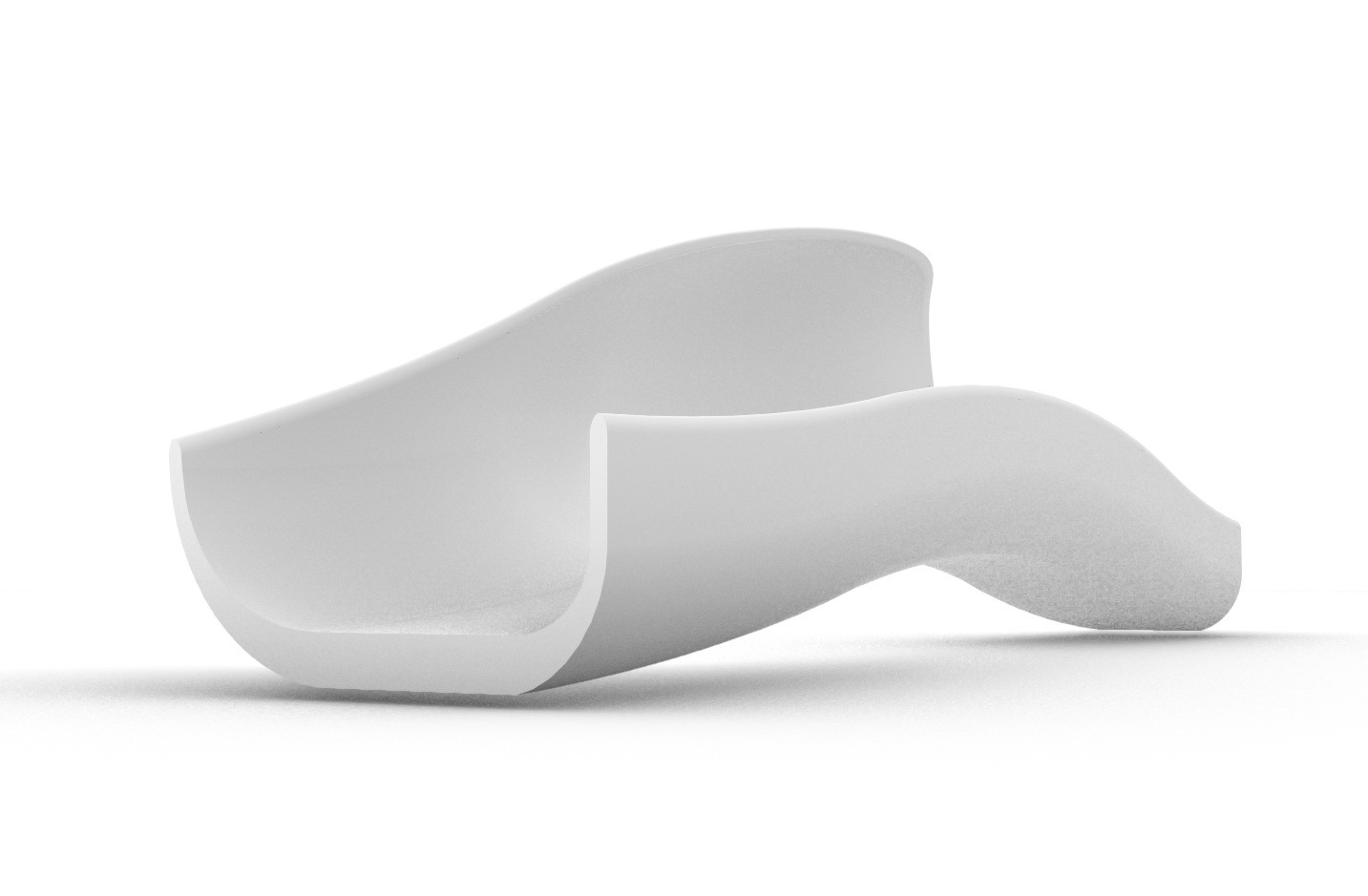

▽设计推导

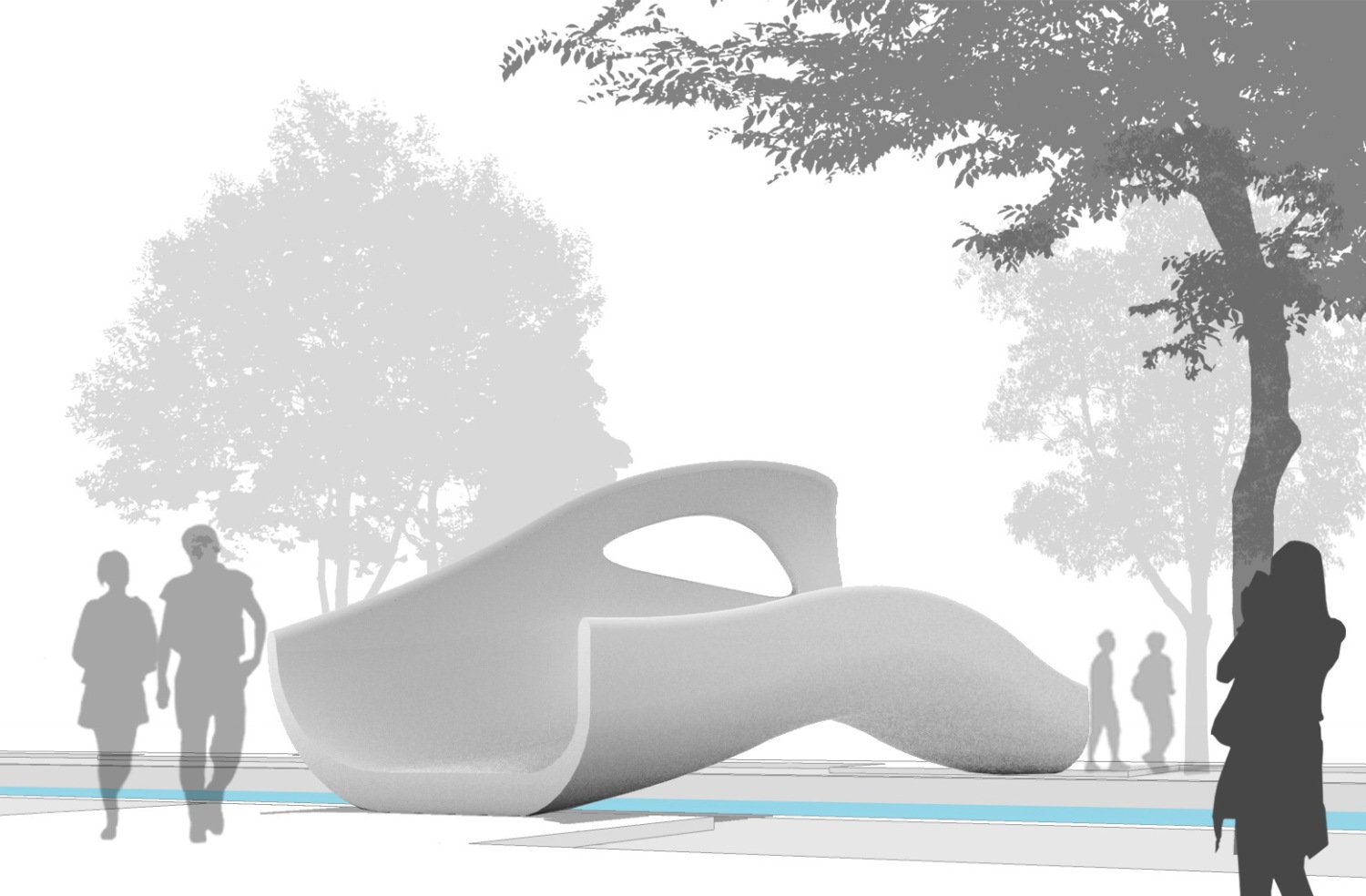

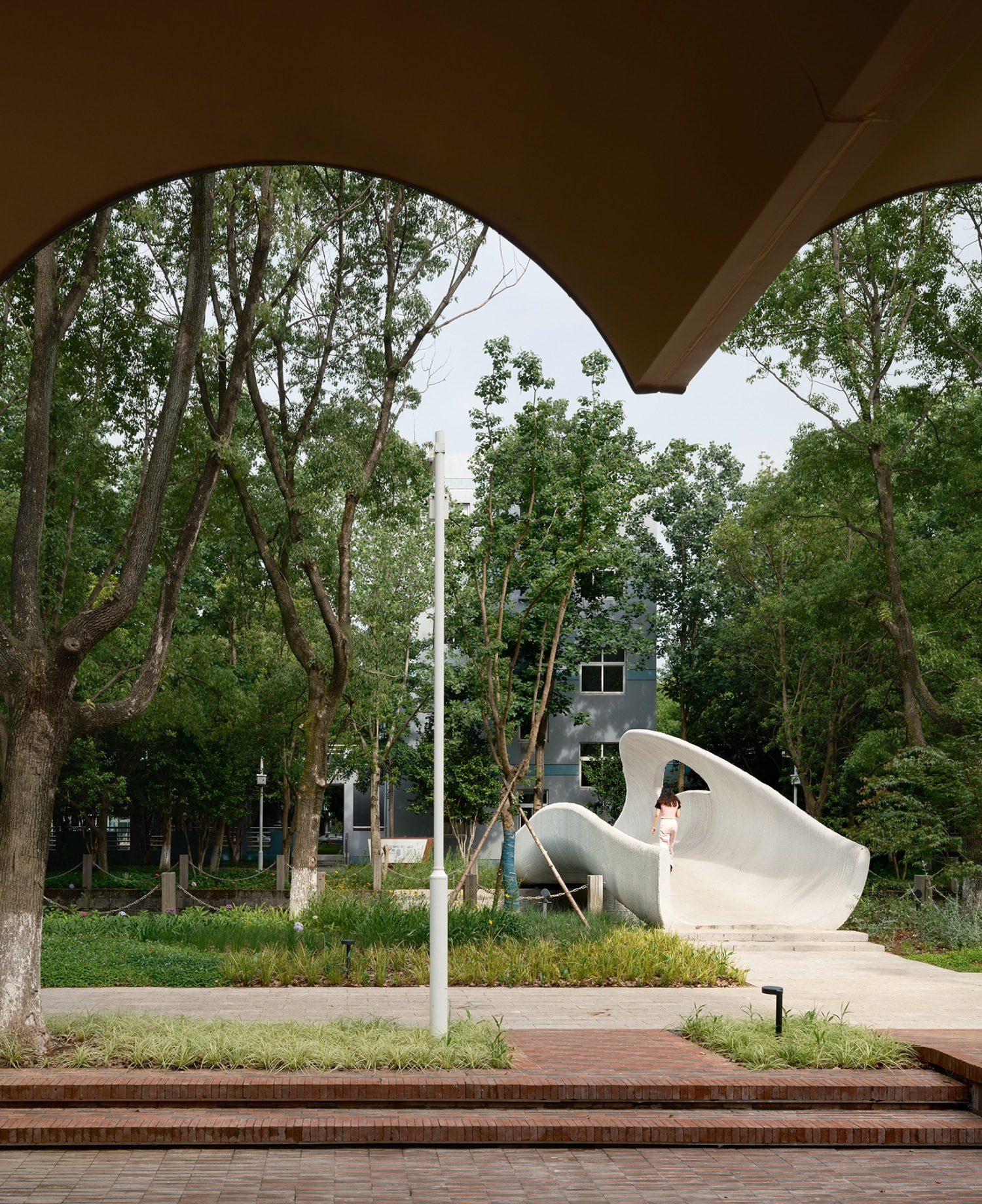

▽形体建造与环境融合

数字技术：精准建造的幕后推手

从设计初始，数字技术便深度融入，构建精确的三维模型，1/30的3D模型实体打印，每一个细节都被精准捕捉。

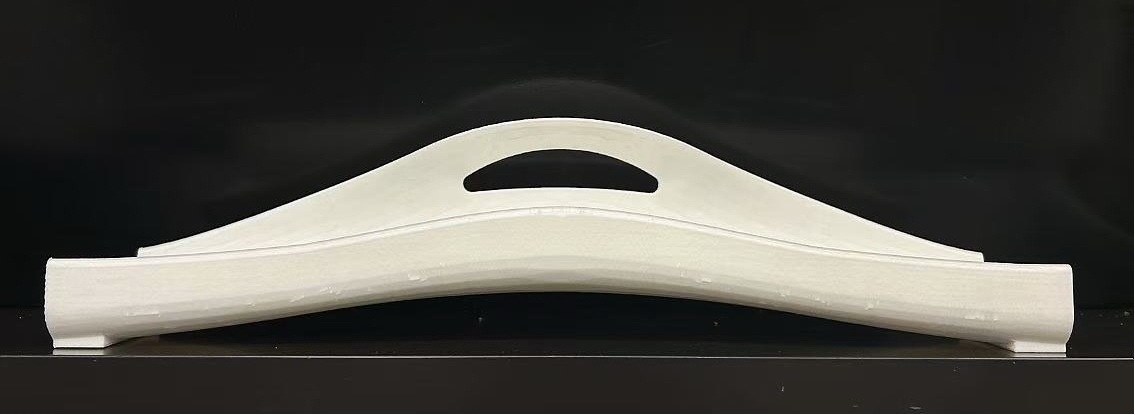

▽3D模型打印

借助有限元软件分析技术，模拟桥梁在不同环境下的力学性能，优化设计。

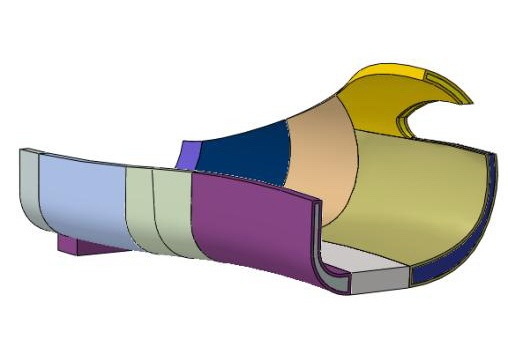

▽有限元模型组件

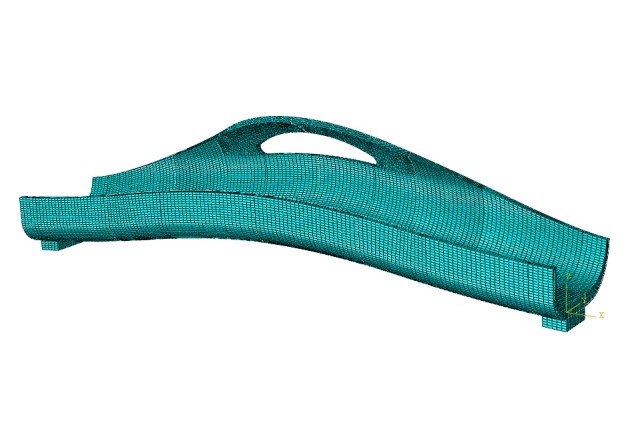

▽有限元模型网格划分

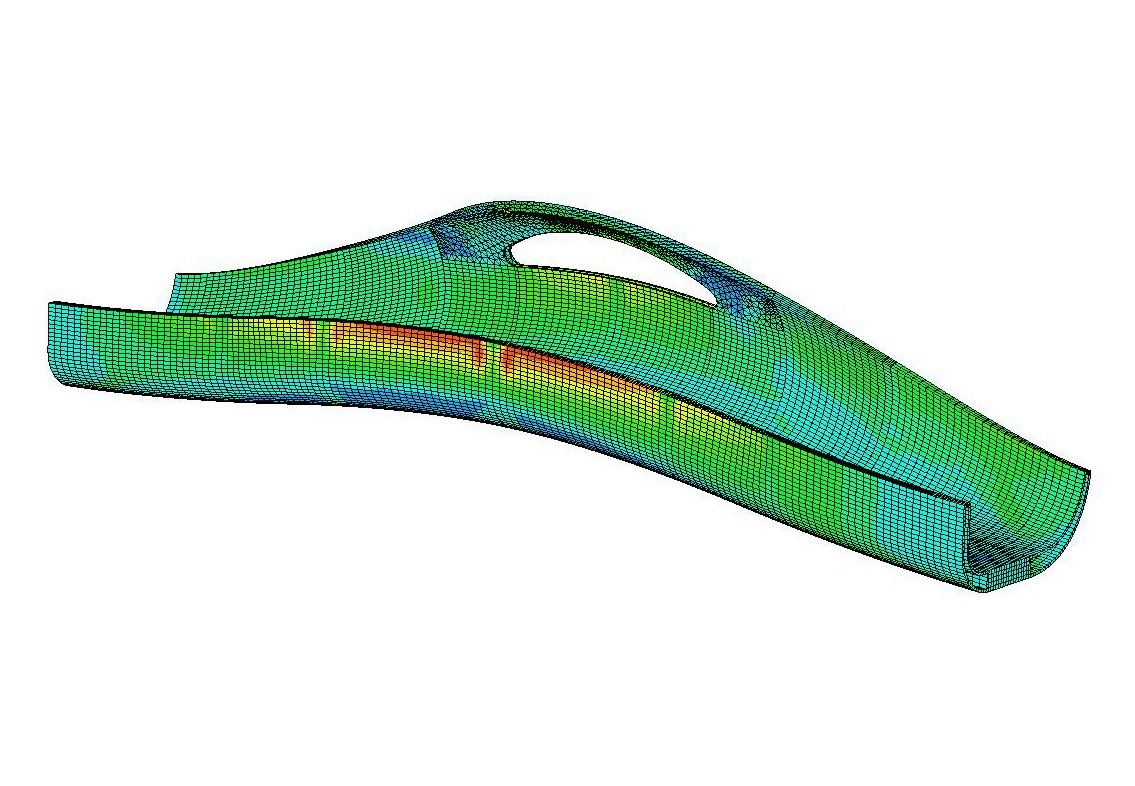

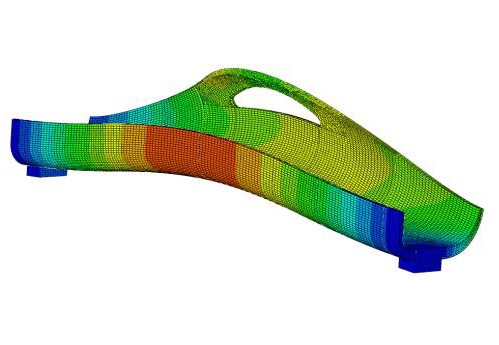

▽有限元模型变形云图

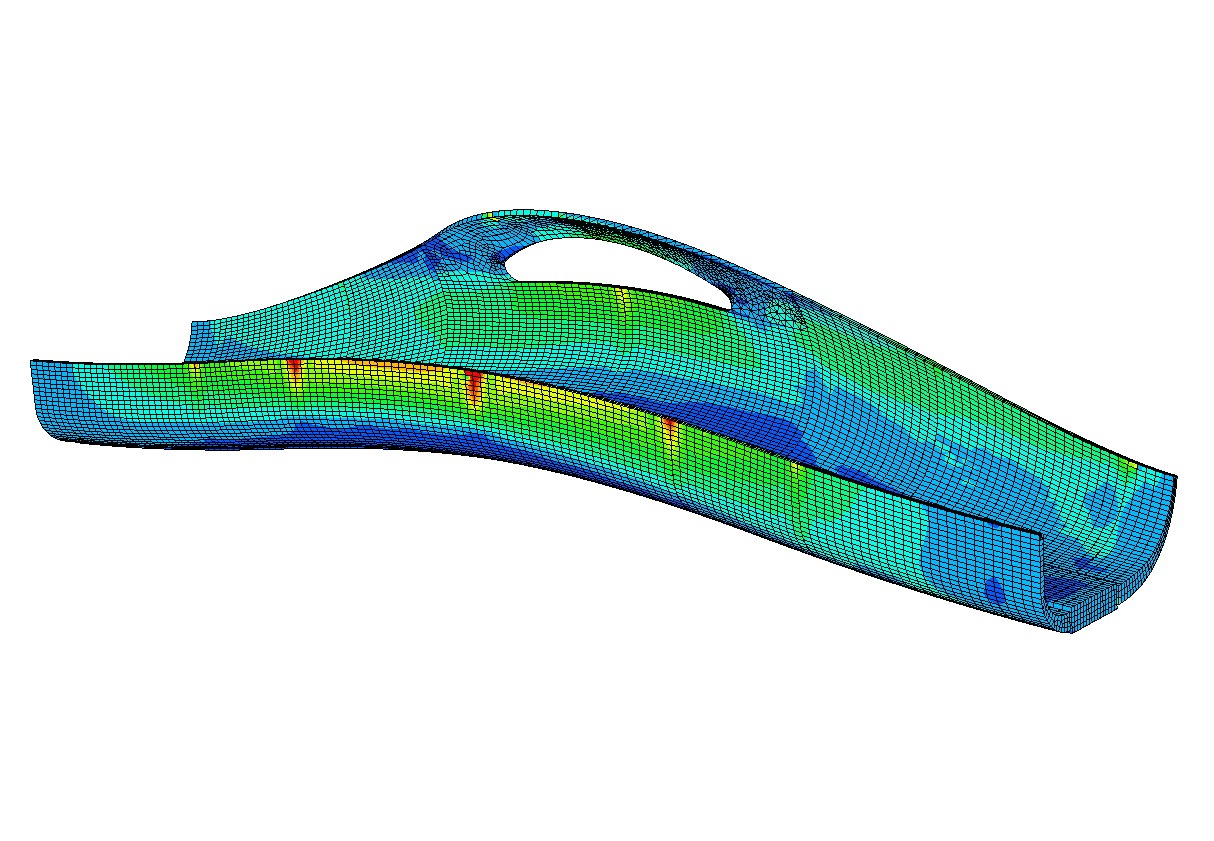

▽3D打印模壳应力云图

▽内灌混凝土部件应力云图

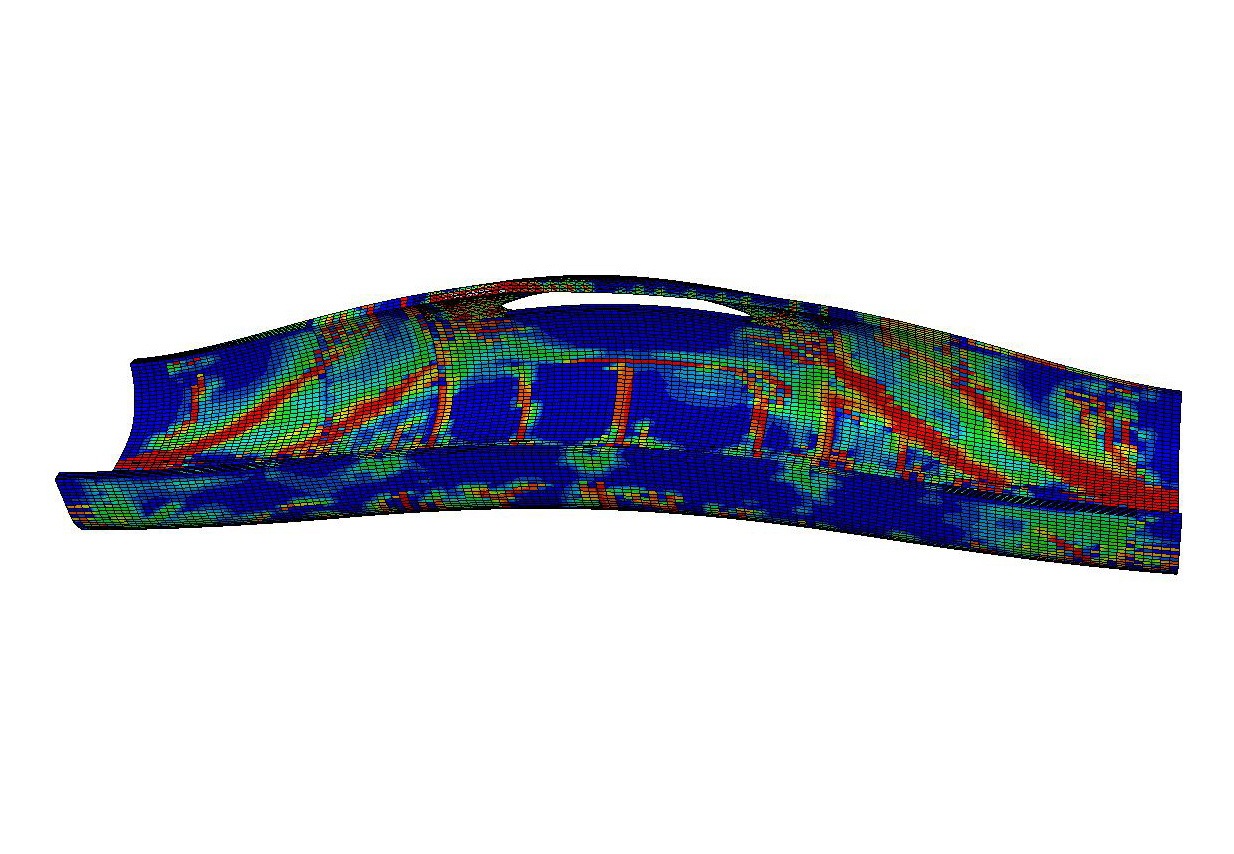

▽混凝土塑性损伤云图

打印过程中，数字化控制的喷头严格按照预设程序，层层堆积材料，确保每一层的精准度，实现从虚拟模型到实体桥梁的完美转化。

匠心建造：从工厂到实地的蜕变

经过多重考虑，打印方式采用立式，由于3D打印机械臂作业高度为3.3m，因此将16m跨度的人行桥拆分为6个3D打印构件。

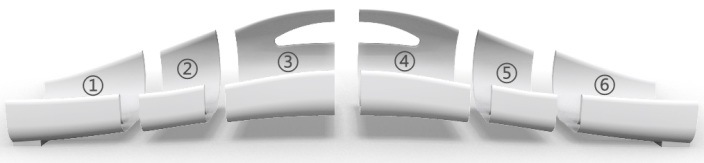

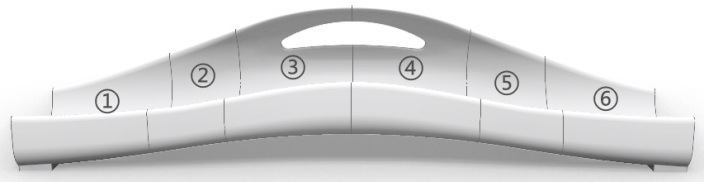

▽人行桥3D打印构件拆分图

在工厂里，3D 打印设备按照设计指令逐层打印出桥梁部件。打印完成后，部件进入养护阶段，在特定环境中充分固化，增强强度。养护完毕后，部件被小心运输至现场。大型吊装设备将部件精准就位，随后工人进行细致的拼接与微调，灌浆工序使部件紧密连接为一个整体，最后通过喷保护剂赋予桥梁独特的外观质感，使其与周边环境相得益彰。

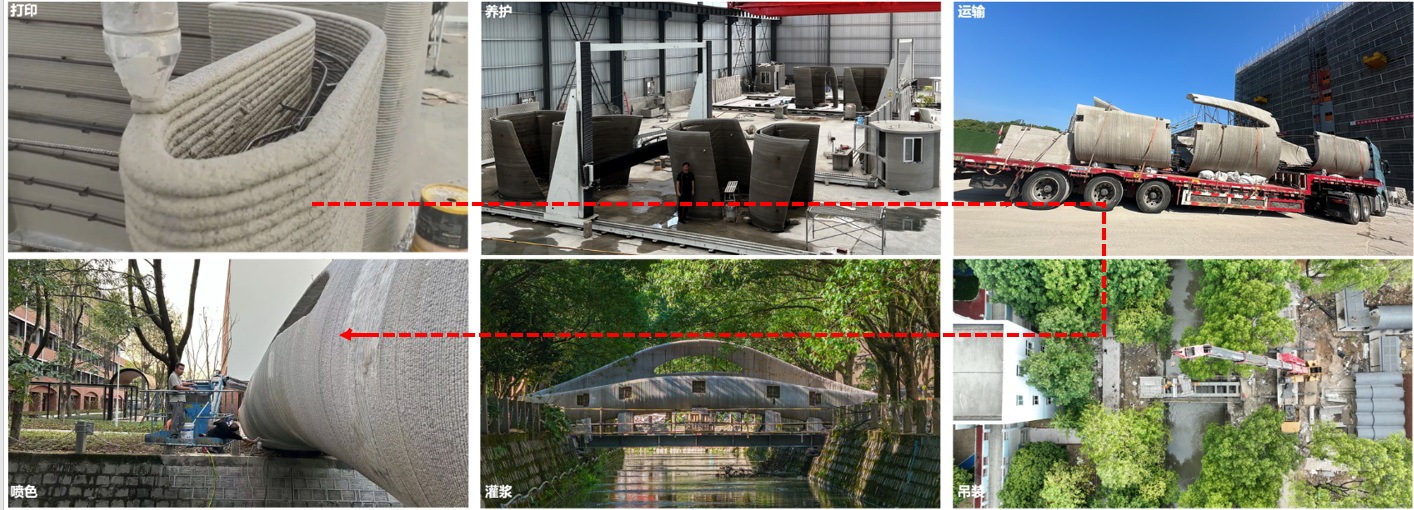

▽3D打印人行桥建造过程

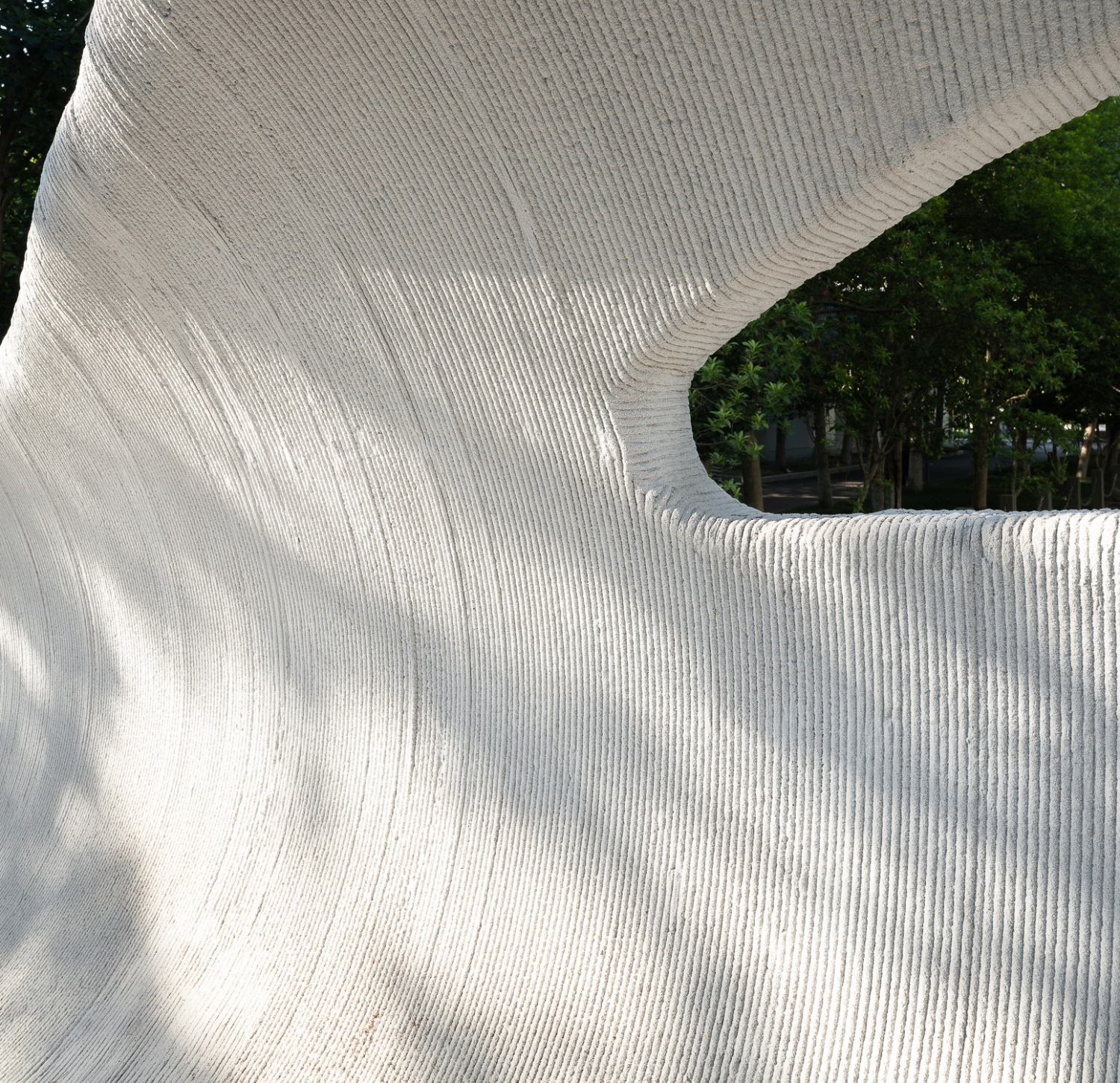

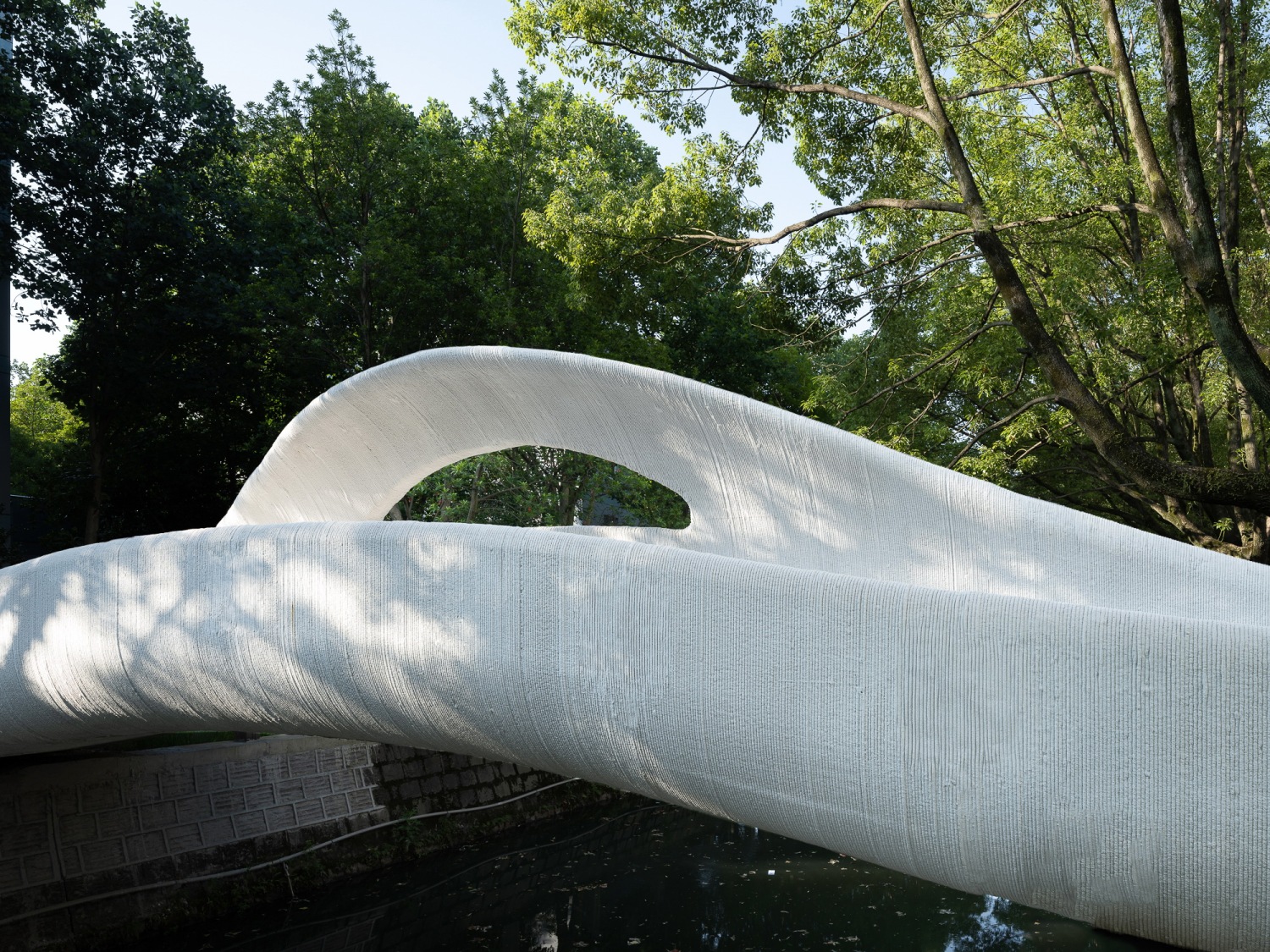

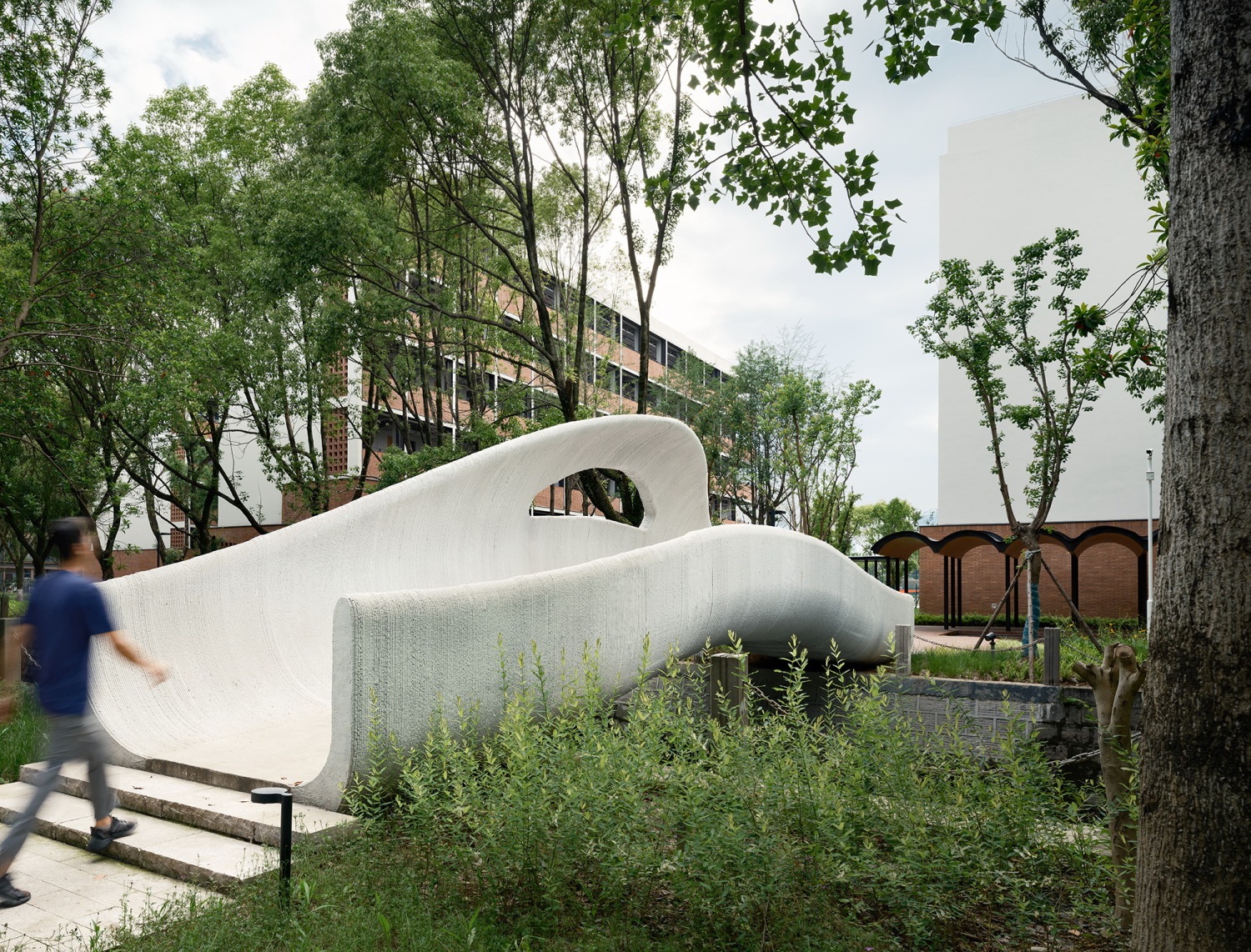

▽表面保留3d打印肌理

境心相遇：场所环境氛围融合

3D 打印桥，以非线性设计打破常规，借数字技术精准落地，历经匠心建造，实现了与场所环境的完美融合。灰白色的桥体与周围的绿色植被形成鲜明对比，却又和谐共存。站在桥上，行人可以感受到微风拂面，欣赏到周围的自然美景，桥梁不再是简单的交通设施，而是人与自然对话的纽带，让人在通行的过程中，能够静下心来，感受自然的美好，实现心境与环境的交融。

这不仅是一座实用的桥梁，更是现代科技与创新设计理念的生动展示，为校区增添了一道独特的风景线。

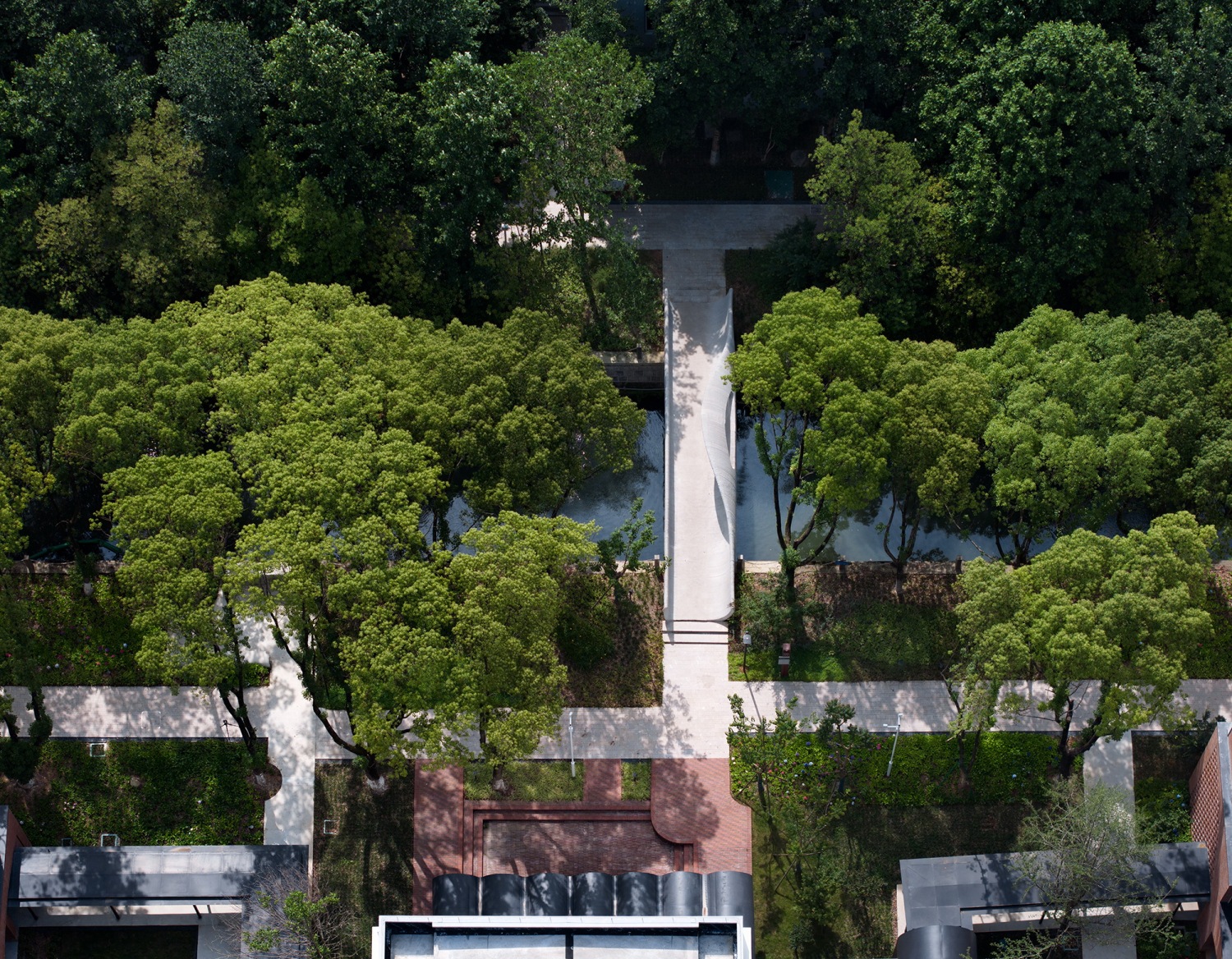

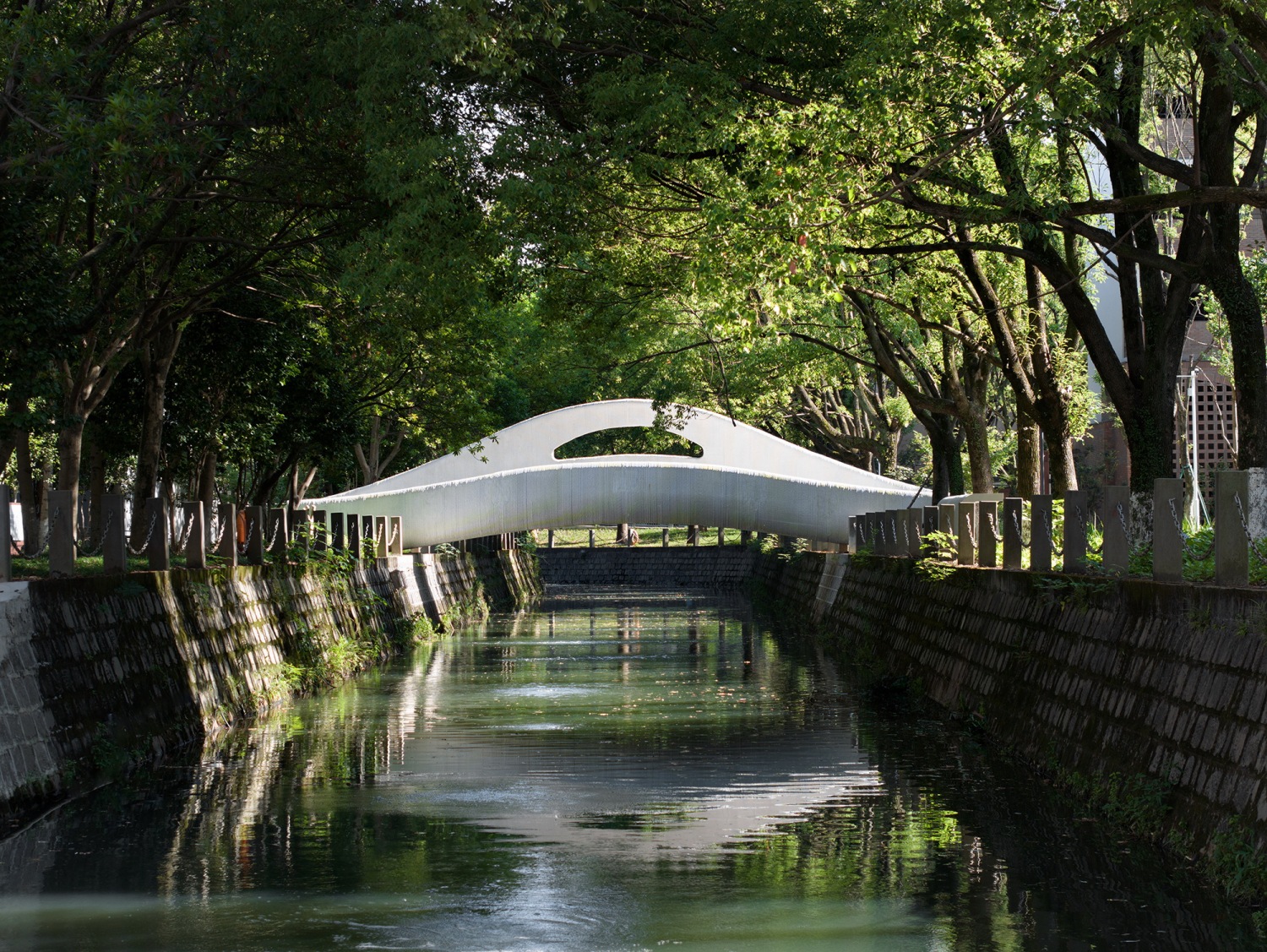

▽整体的俯瞰视角
