广州寺右万科中心艺术品水景

公司：	素水设计	类型：	景观 \| 艺术
地区：	中国	标签：	艺术装置 \| 万科地产

△ 实景视频

广州寺右万科中心地处广州大道和珠江前航道交界，周围环绕众多地标性建筑，如广东省政协、广州国际金融中心、广州大剧院、广州图书馆及广东省博物馆等，可远眺一江之隔的广州塔。商业氛围浓厚，交通便利。

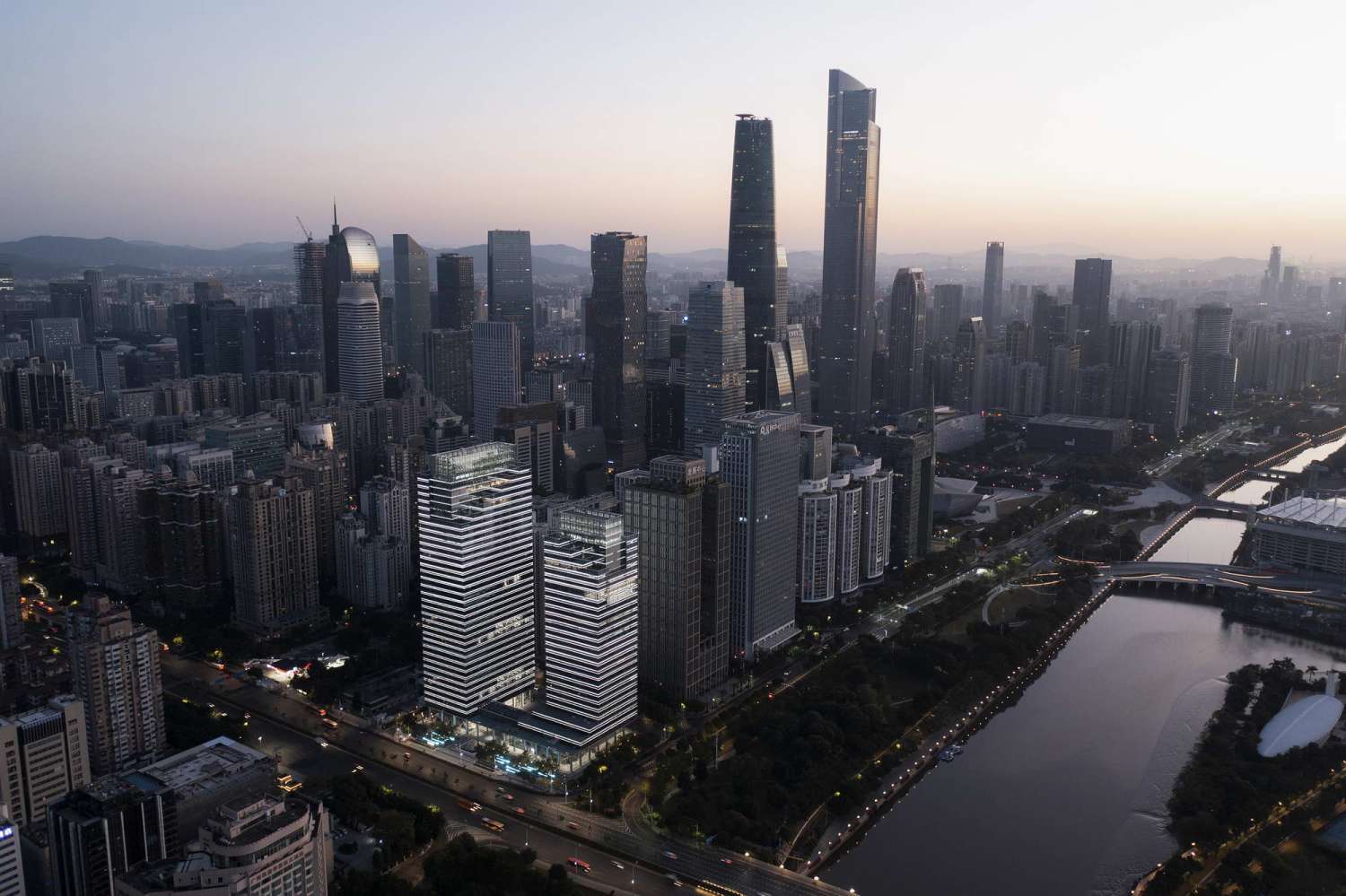

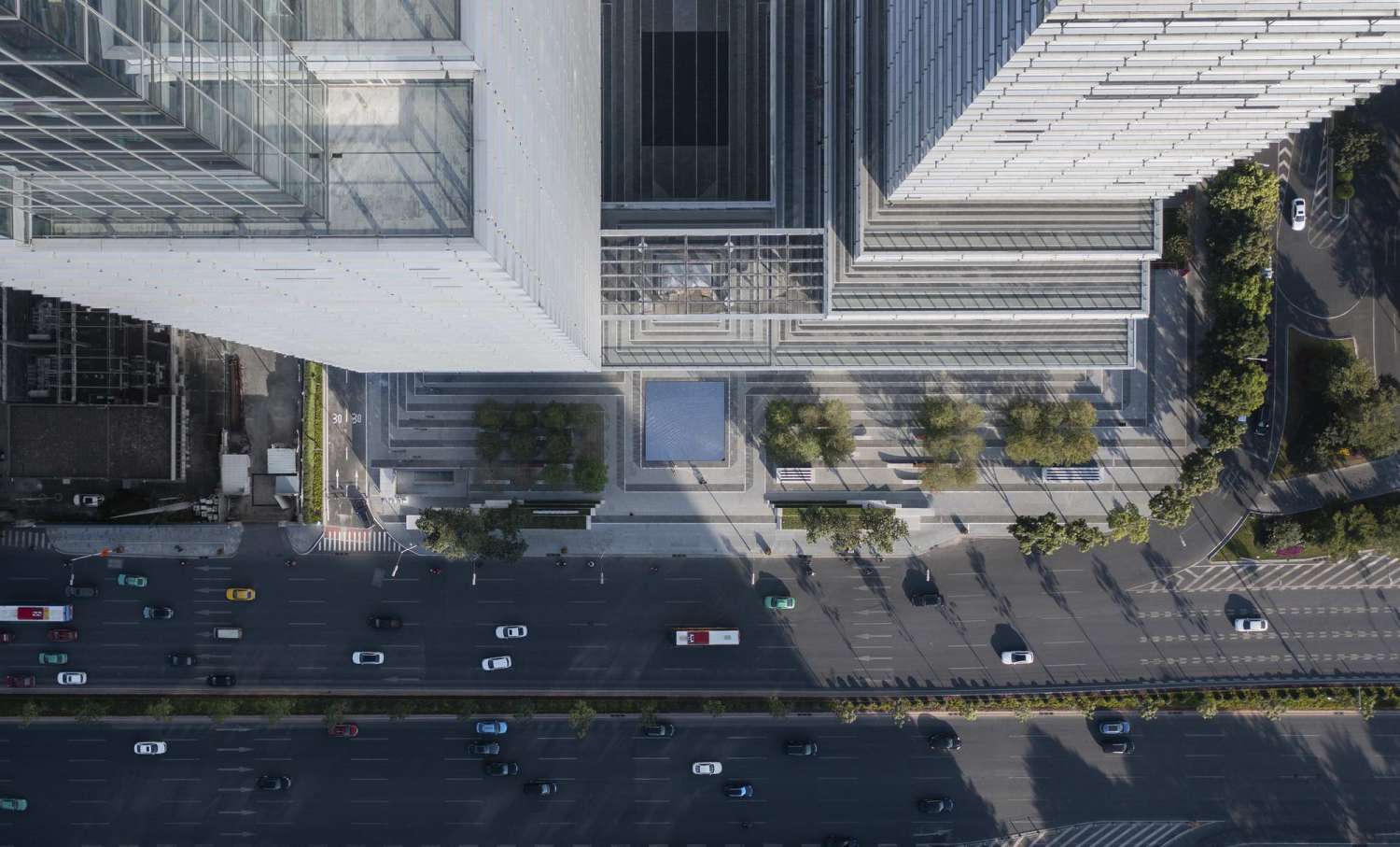

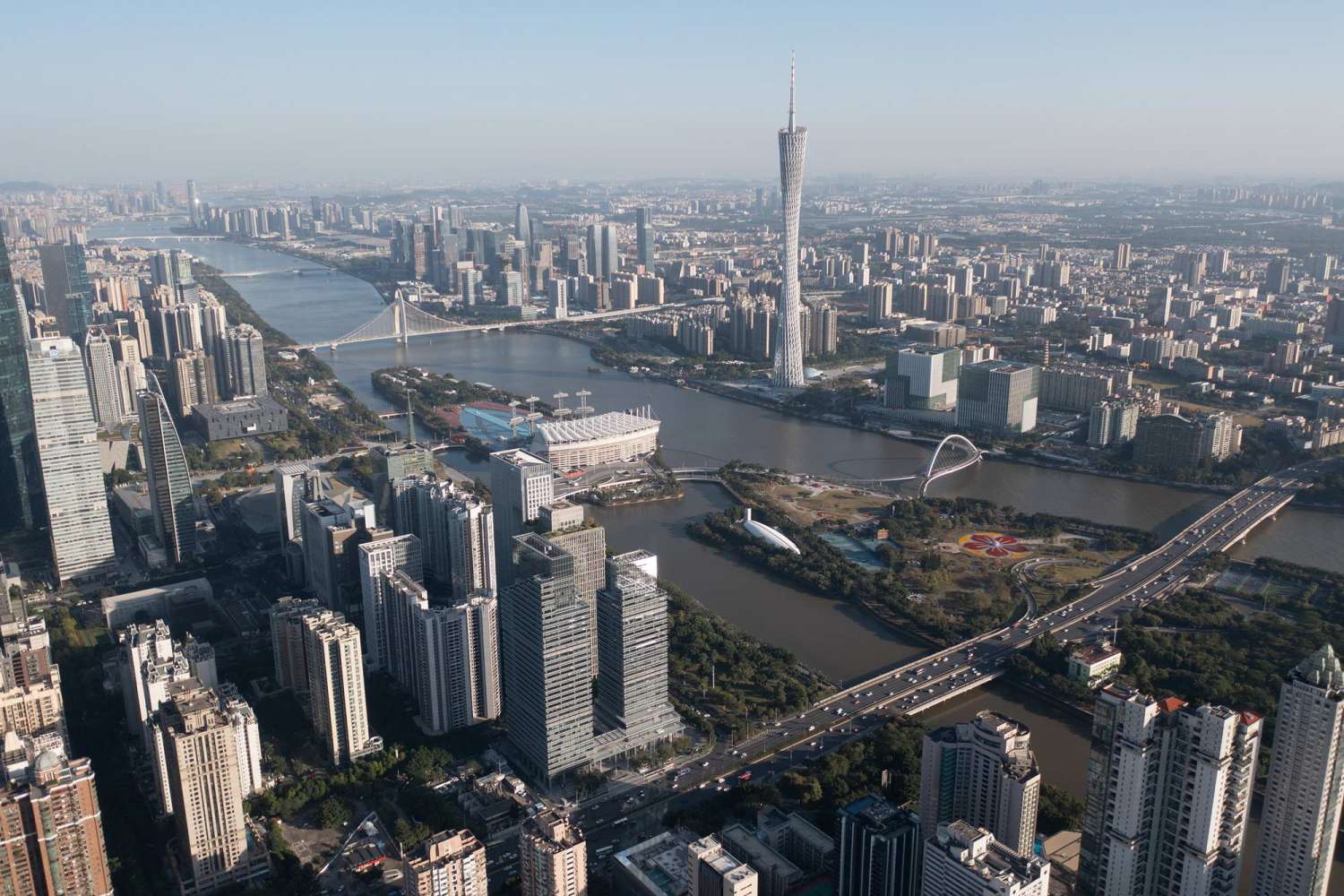

△ 寺右万科中心及周边鸟瞰实景图

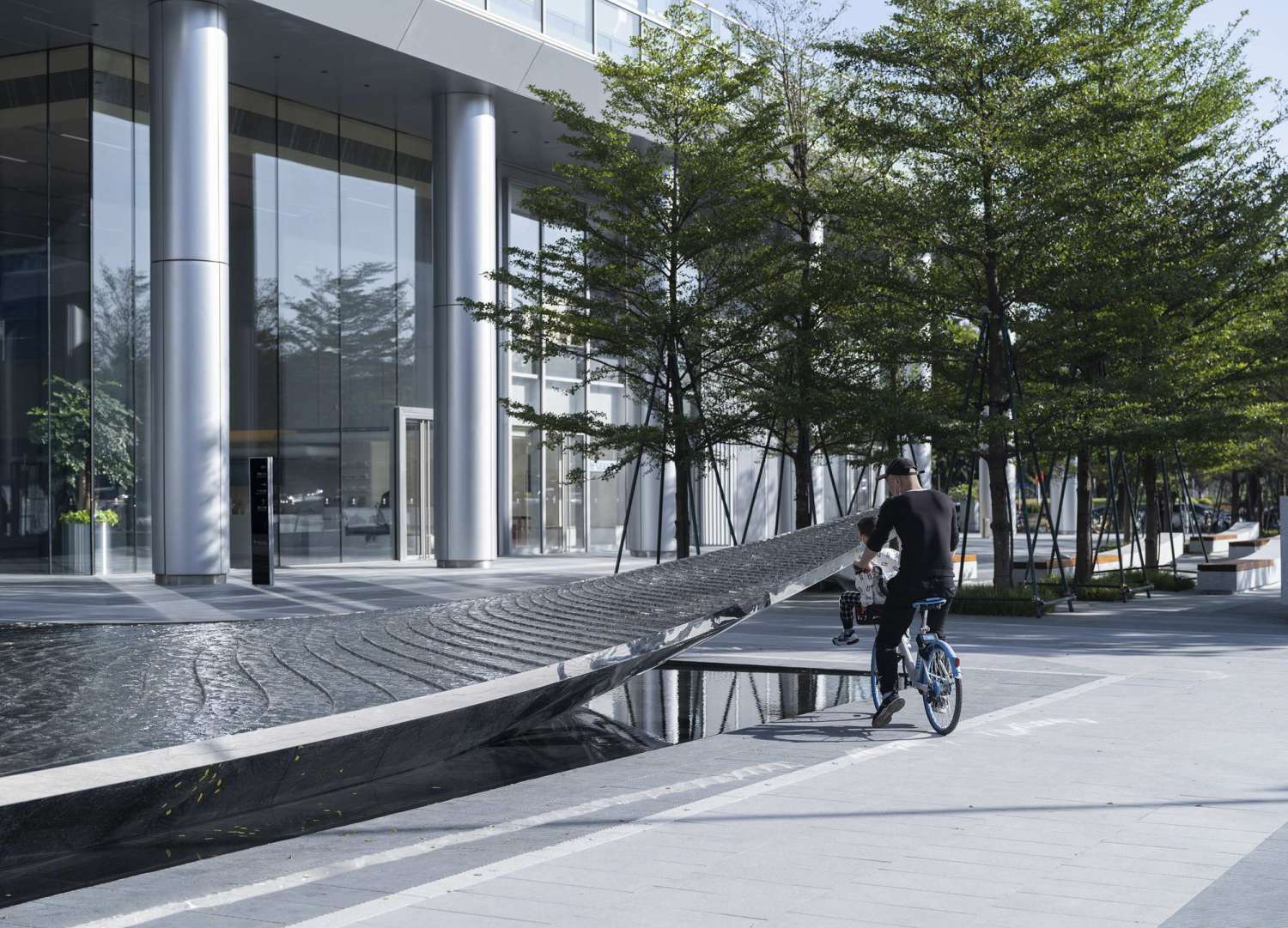

△ 寺右万科中心实景图

当初冬温暖的阳光洒落都市的街角，我们在珠江之滨的羊城，扬起一片波光粼粼的帆。经过一年的潜心钻研、匠心雕琢，接下来，素水设计将向您呈现2021年艺术品水景系列的又一力作——广州寺右万科中心艺术品水景。

项目的景观规划设计由SWA主笔，包含了此水景艺术品的雕塑概念方案。素水设计与UAP合作，对水景艺术品进行了方案深化设计和制作安装。

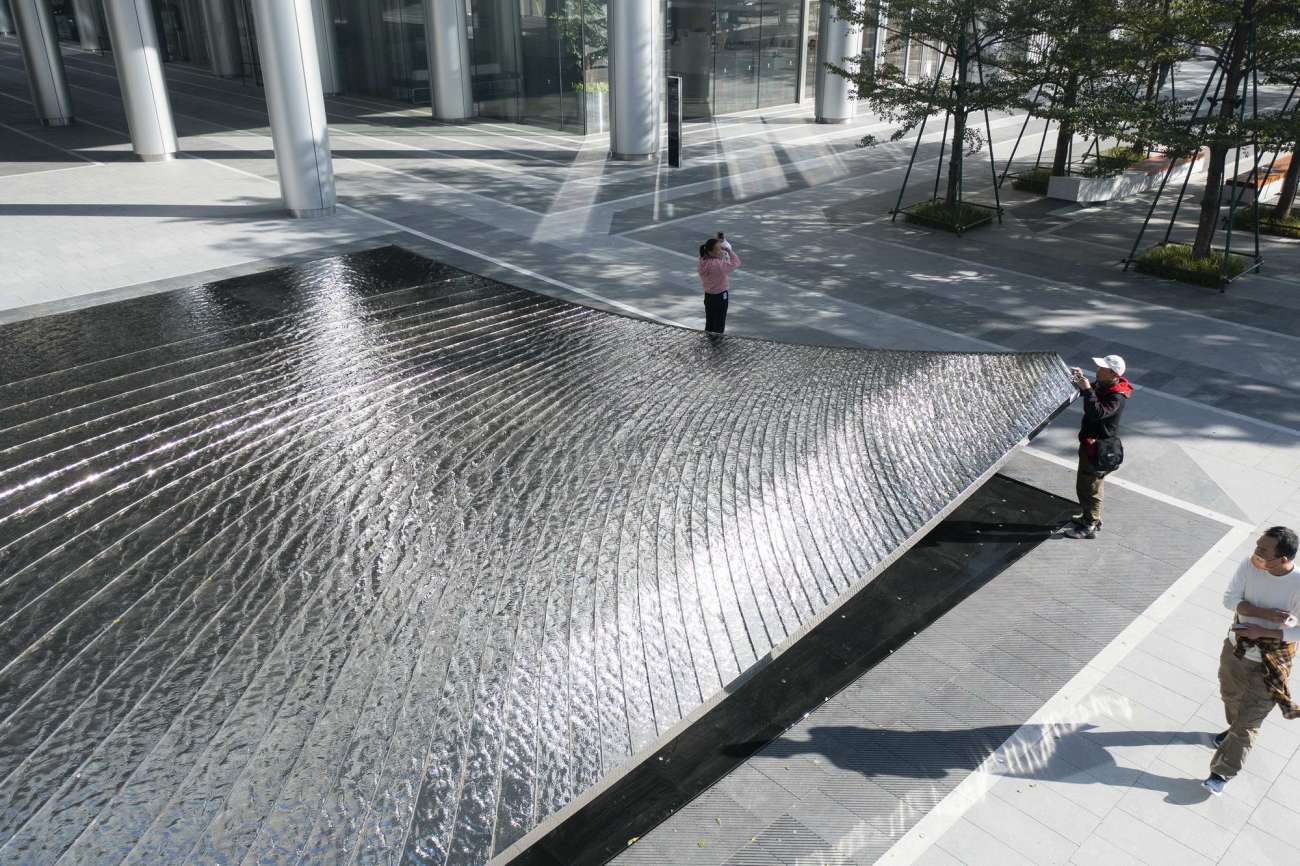

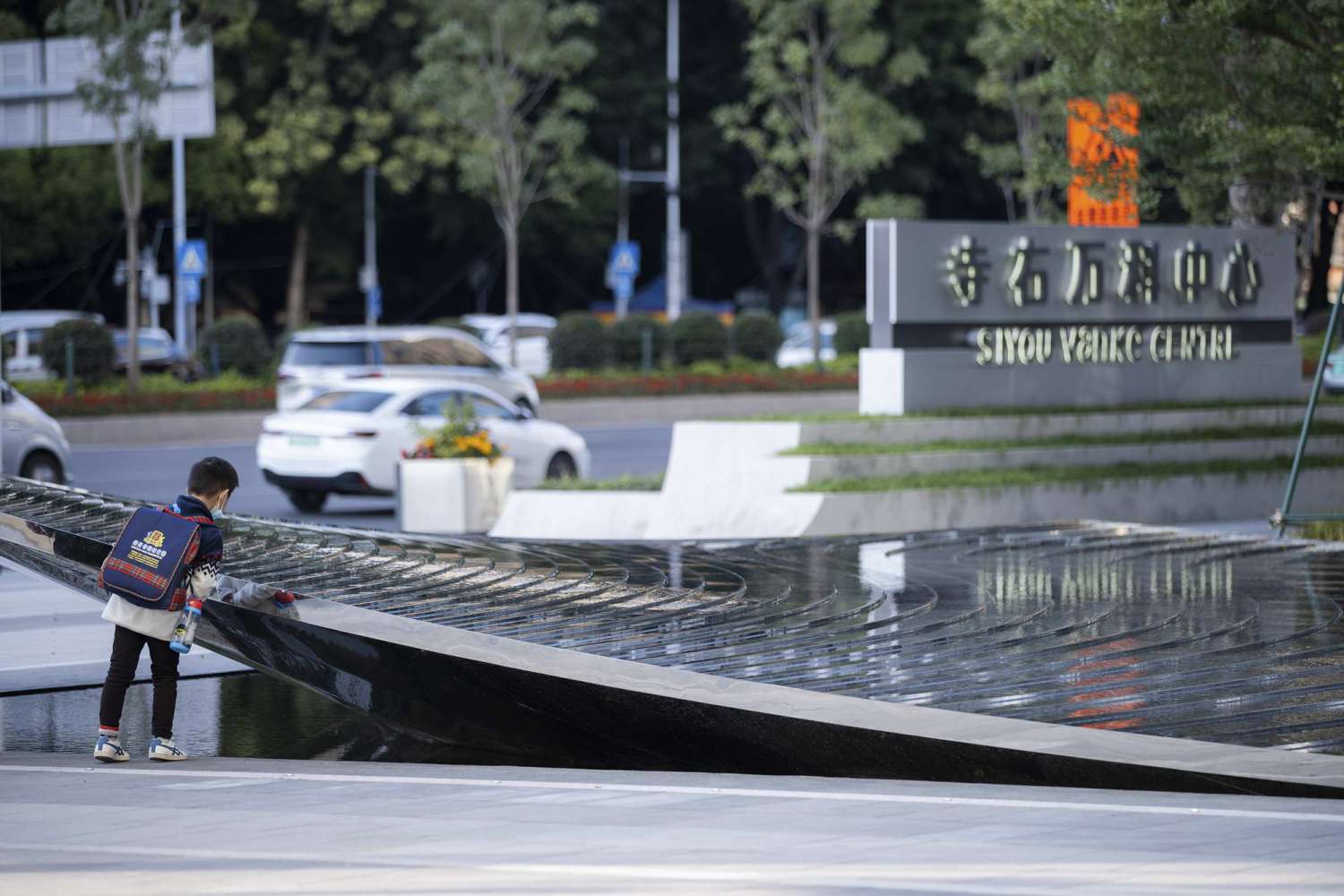

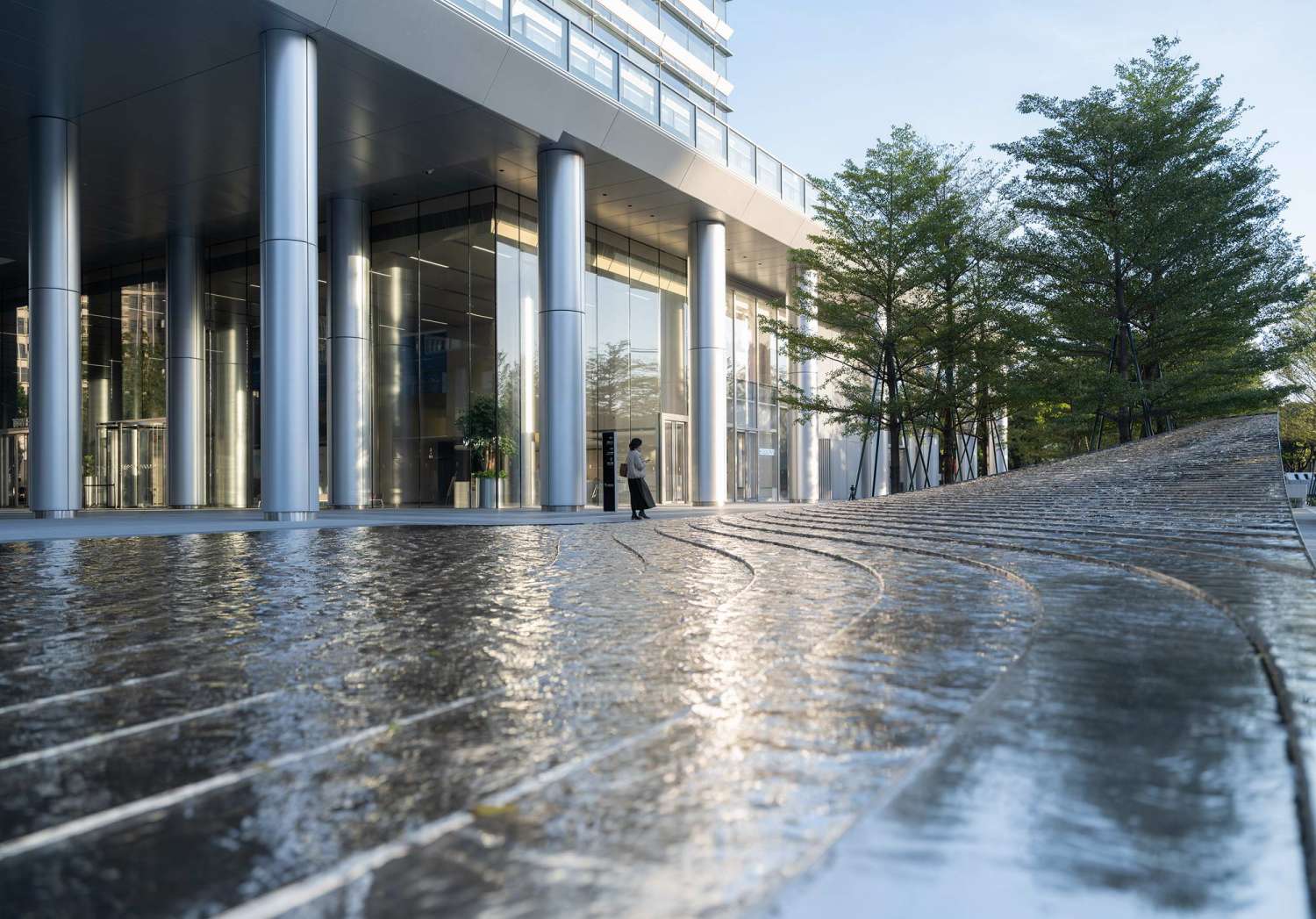

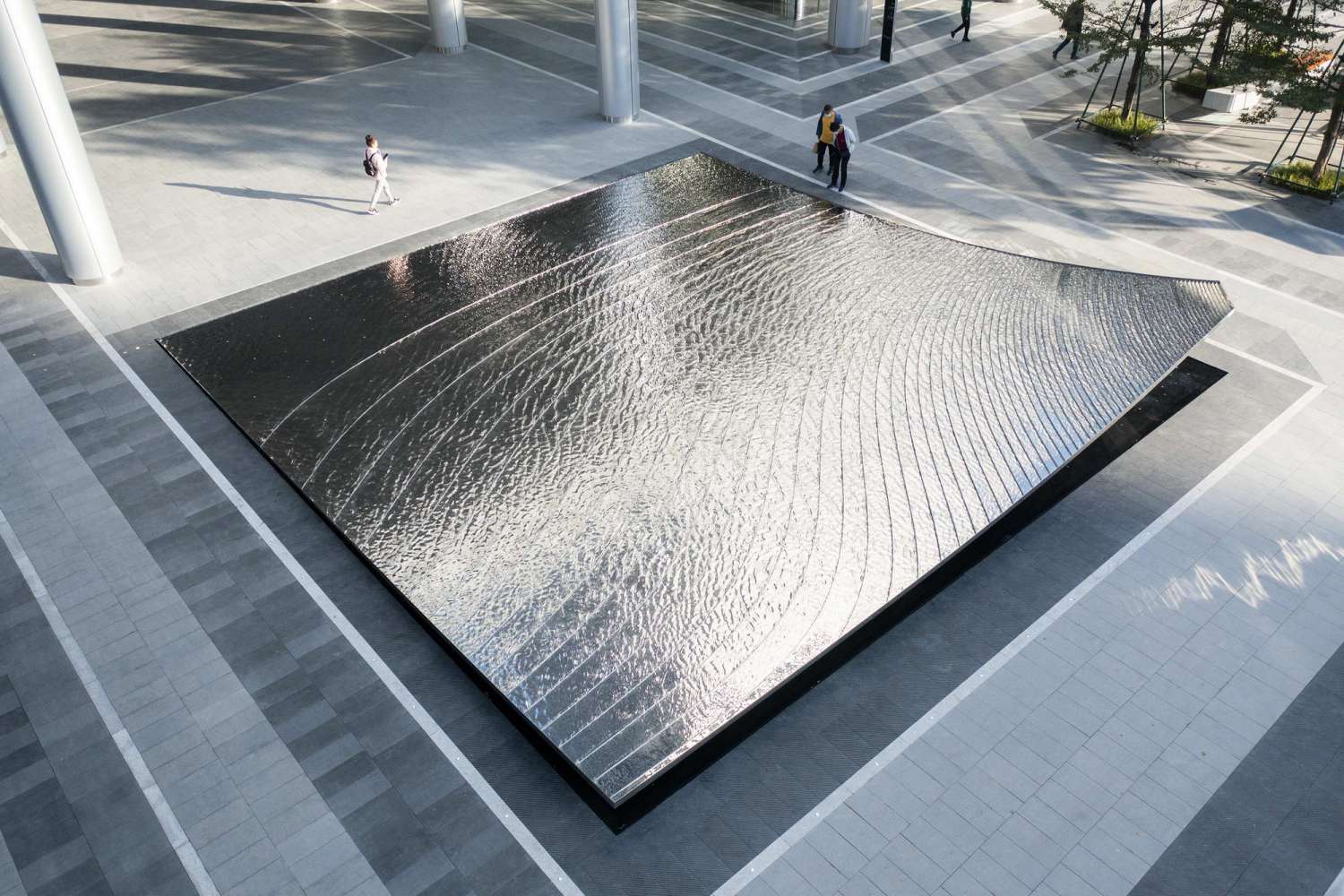

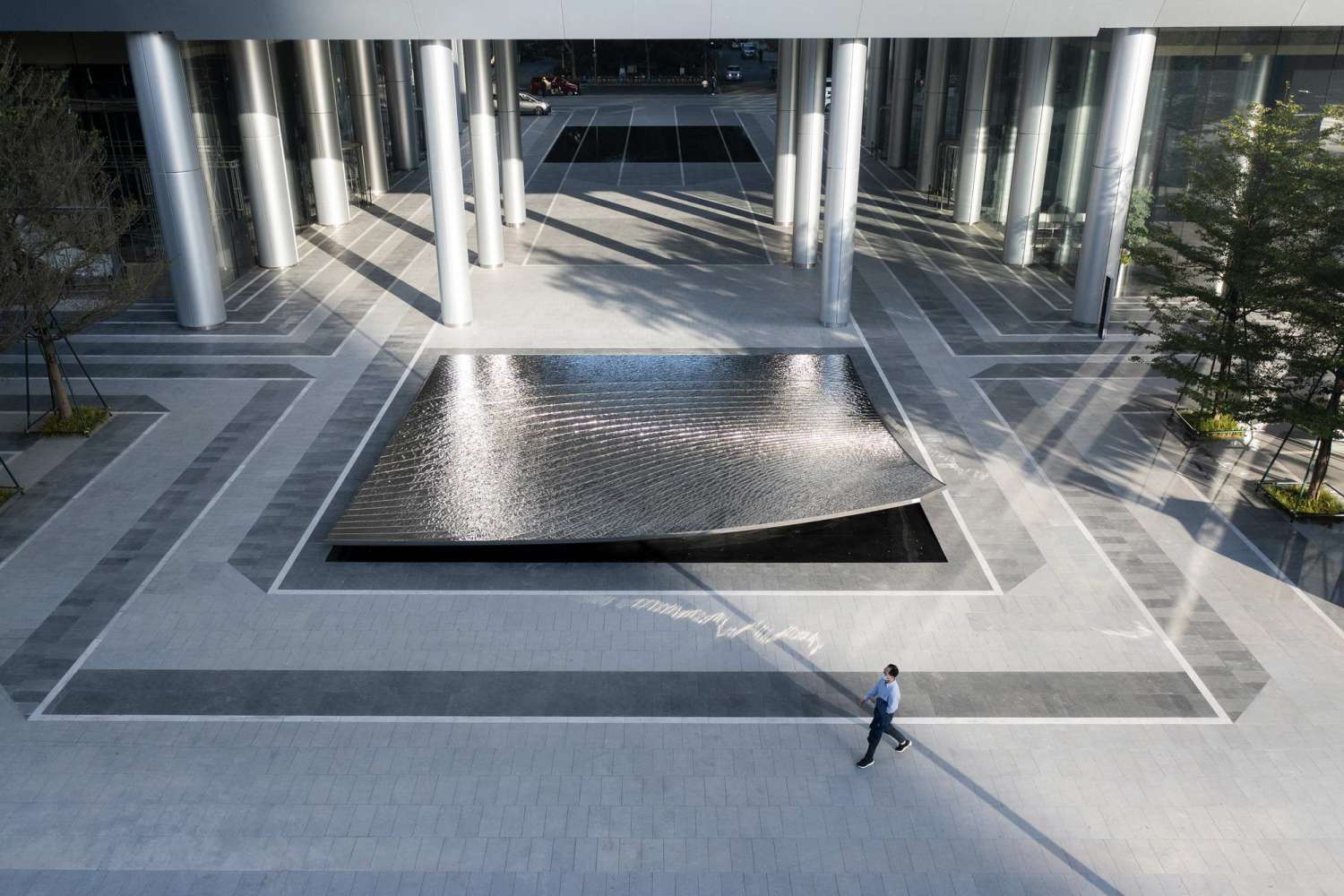

△ 实景图

△ 实景视频选段

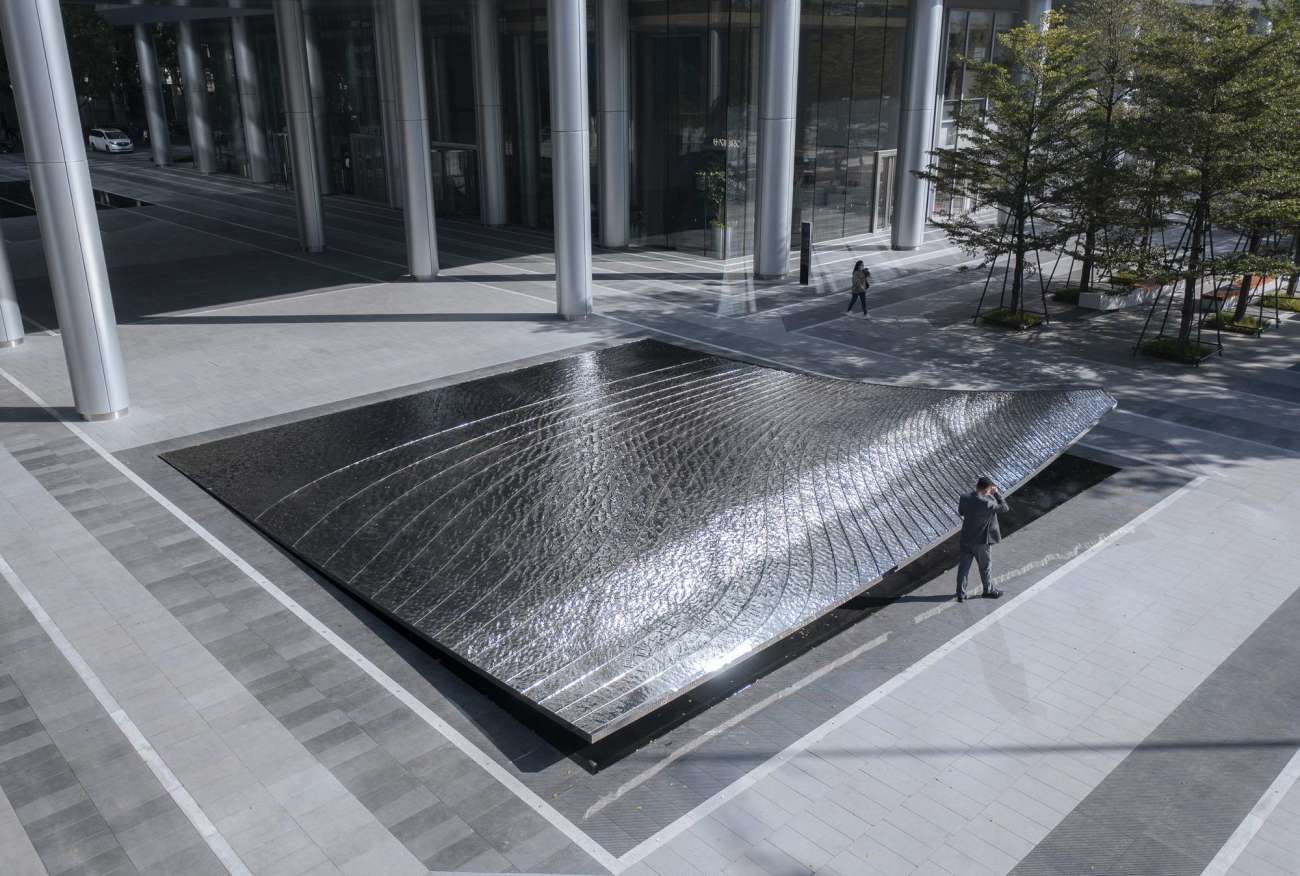

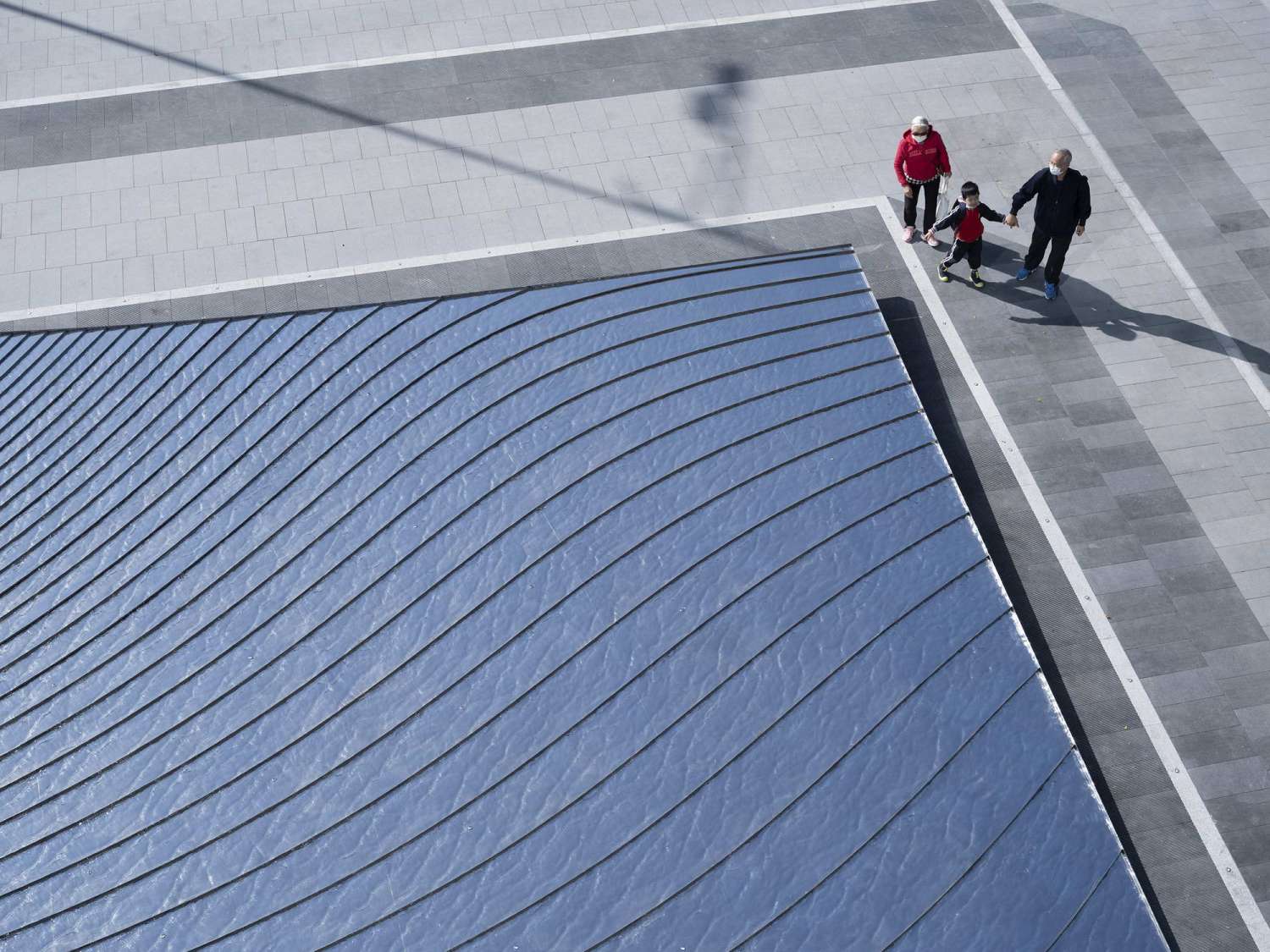

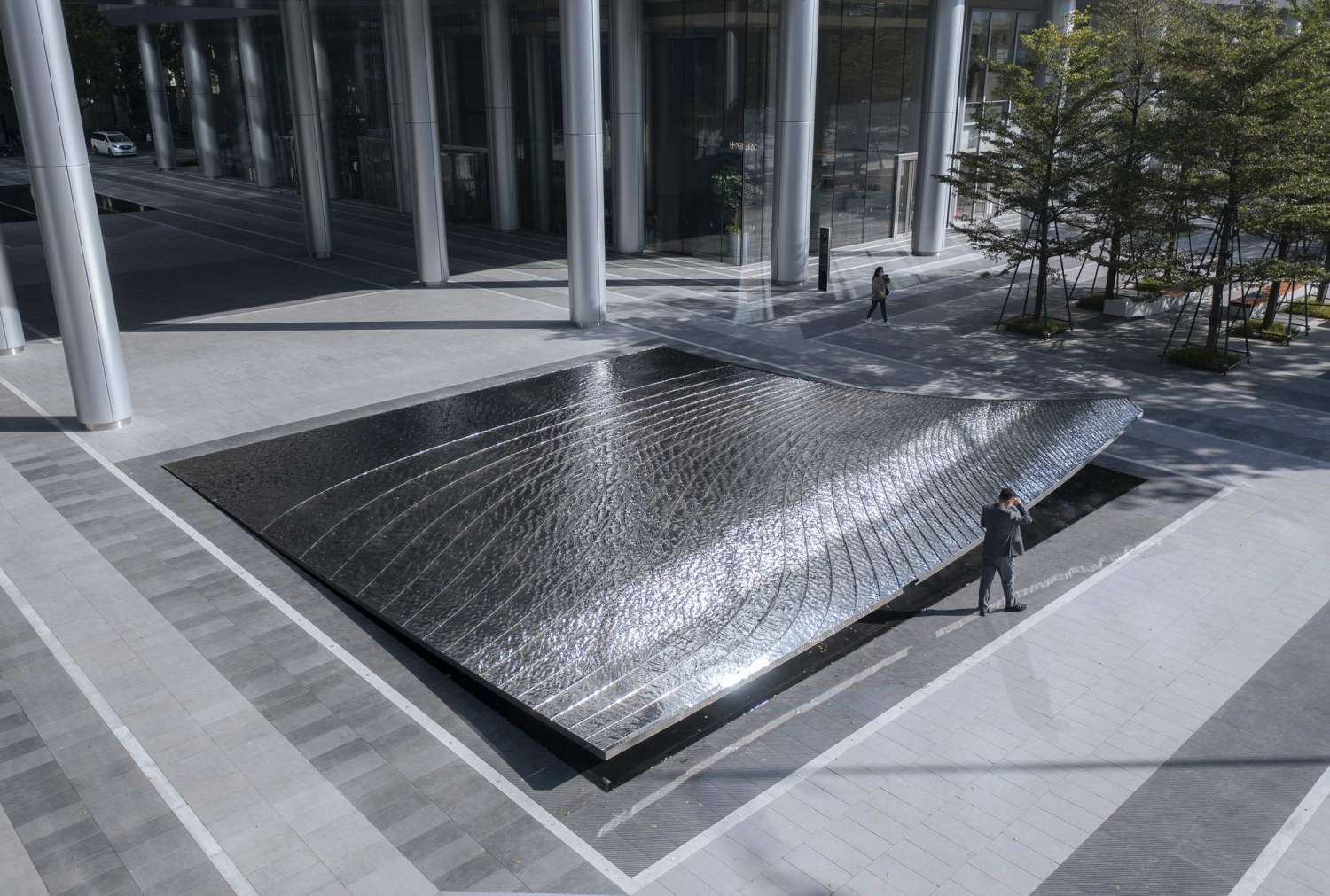

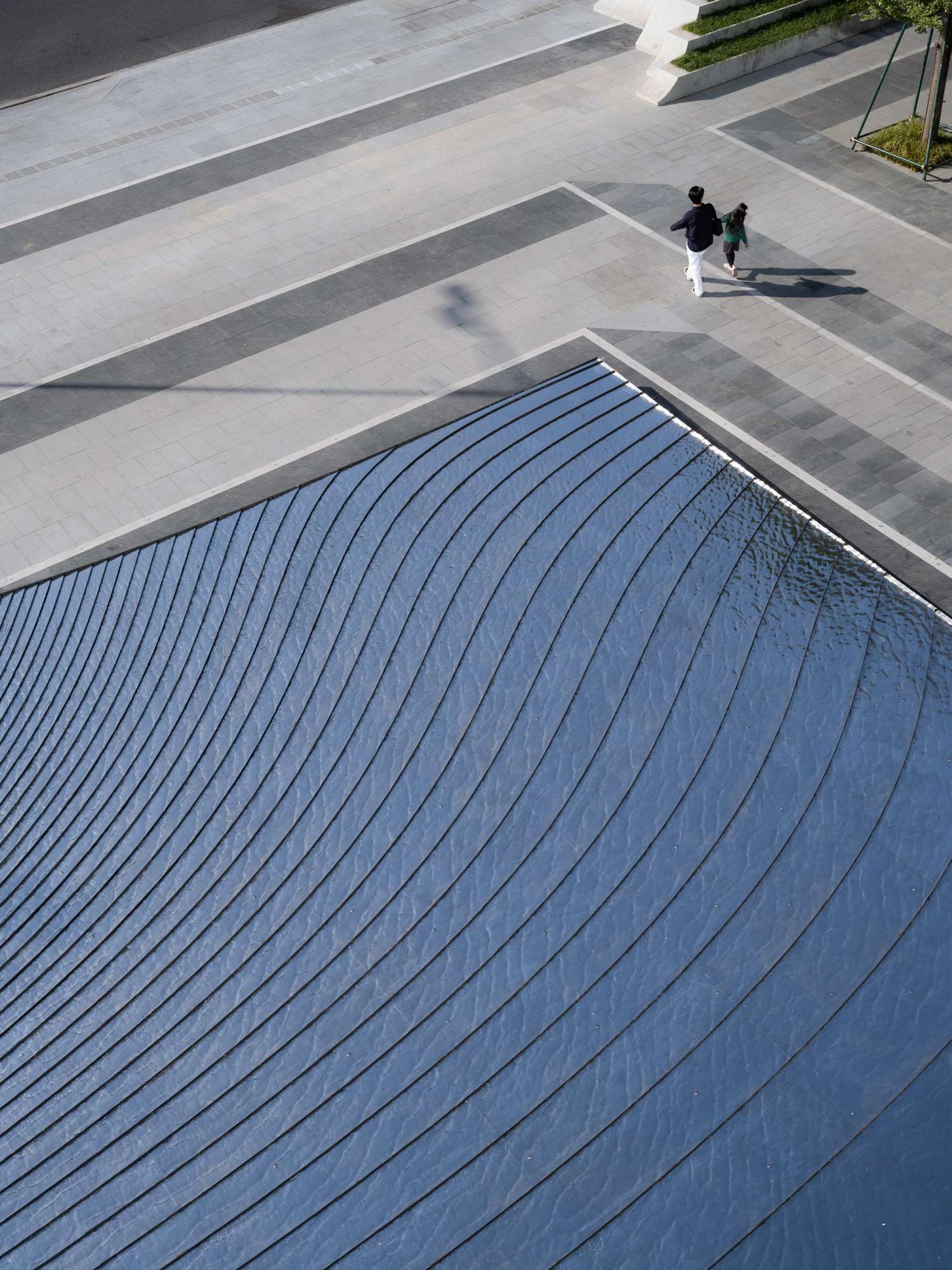

△ 实景图

在方案深化设计阶段，素水主要负责深化由SWA提供的水景雕塑，包含雕塑的尺度，与场地的落位关系；整体日景和夜景效果；实现水流效果要求的雕塑表面的外观尺寸控制；水系统和机房的设计；与土建等各专业的配合等。UAP根据素水提供的最终雕塑外观要求，提供雕塑整体解决方案，包括内部的结构支撑方式设计，表面的分缝设计，安装工艺等。

在雕塑的工厂制作阶段，UAP对整体雕塑进行精工制作，同时支撑素水，将水景相关的管道机电设备进行雕塑内预留。

在现场建造阶段，素水设计与UAP紧密配合，与业主和园林施工方等一起合作，历时近三个月，完成了这样一个经典的水景案例。

1 什么契机合作了这个项目？

2020年10月的一天，我们素水正在重庆举行一个比较重要的城市级宣讲活动，我是主讲人，当时邀请了很多当地的开发商和设计单位。

贯穿了整个活动期间，万科的F工给我打了不少电话，询问关于广州寺右项目的各种水景技术问题。在这之前，就此项目的商务洽谈有些停滞，我们提过设计报价，对接人也换过。当下，突如其来的这些电话，让我觉得和之前无异。甚至，穿插在我那天繁忙紧张的活动中，有些困恼。虽然此时此刻，我挺感谢F工的坚持和后来在项目进行过程中她的大力支持。

当时评估这个合作并不难。第一，根据收到的水景艺术品方案，是个大写的“难题”。而这个大写的“难题”处于项目最核心的C位，难度太高是否会动摇业主实施的决心？（可能要当第一个吃螃蟹的人）第二，我司没有对标案例，市场也没有对标案例。第三，最关键的问题，单靠水景使力做不好这个项目，还需要一家实力超群的雕塑制作公司合力。

在经过很长时间的拉锯战之后，大家还是没有一个很好的商务合作方案。主要矛盾点在于：水景艺术品的【水景专业】和【艺术品雕塑专业】需要由一家还是两家公司来做。如果分两家来做，配合难免会出现配合的问题。大了来说，效果实现不了，可惜。小了来说，两家要是推诿责任，业主很难办。如果一家做，水景公司做雕塑不专业，雕塑公司做水景没把握。

在这个谈的过程中，我感受到业主要做好这个项目的决心。然后，确实在市场上，业主也很难找到合适的完美解决方案。不可否认，我个人很喜欢这个设计，也知道实现这个设计的关键因素在哪里。但是，如果我们素水团队要接这个项目的话，就要做完美，很多地方需要突破老一套，需要业主的高度信任和支持。于是，我和业主提议，要不我去找雕塑界的大神UAP谈一下，看看他们是不是有兴趣。因为，我们要做，就要做到最好，选择合作单位也是一样。

UAP显然对这个作品也是感兴趣的，虽然我觉得他们应该也是经过了一番考虑。这里我就不多说，留给他们来说（如果他们出推文的话）。

2020年年底，素水与万科签约水景艺术品的方案深化设计及建造一体化服务，UAP签约到素水。

2 深化设计是如何进行的？

每一颗宝石都需要工匠的雕刻才能熠熠生辉，绽放出迷人的光彩。

当我们收到这个水景艺术品的造型方案时，就意识到这是一块有待雕琢的璞玉。方案原型像是漂浮在水中一角微微翘起的帆、或是一张被风吹起一角的纸，水静谧地流淌着，铺满整个艺术品上表面。

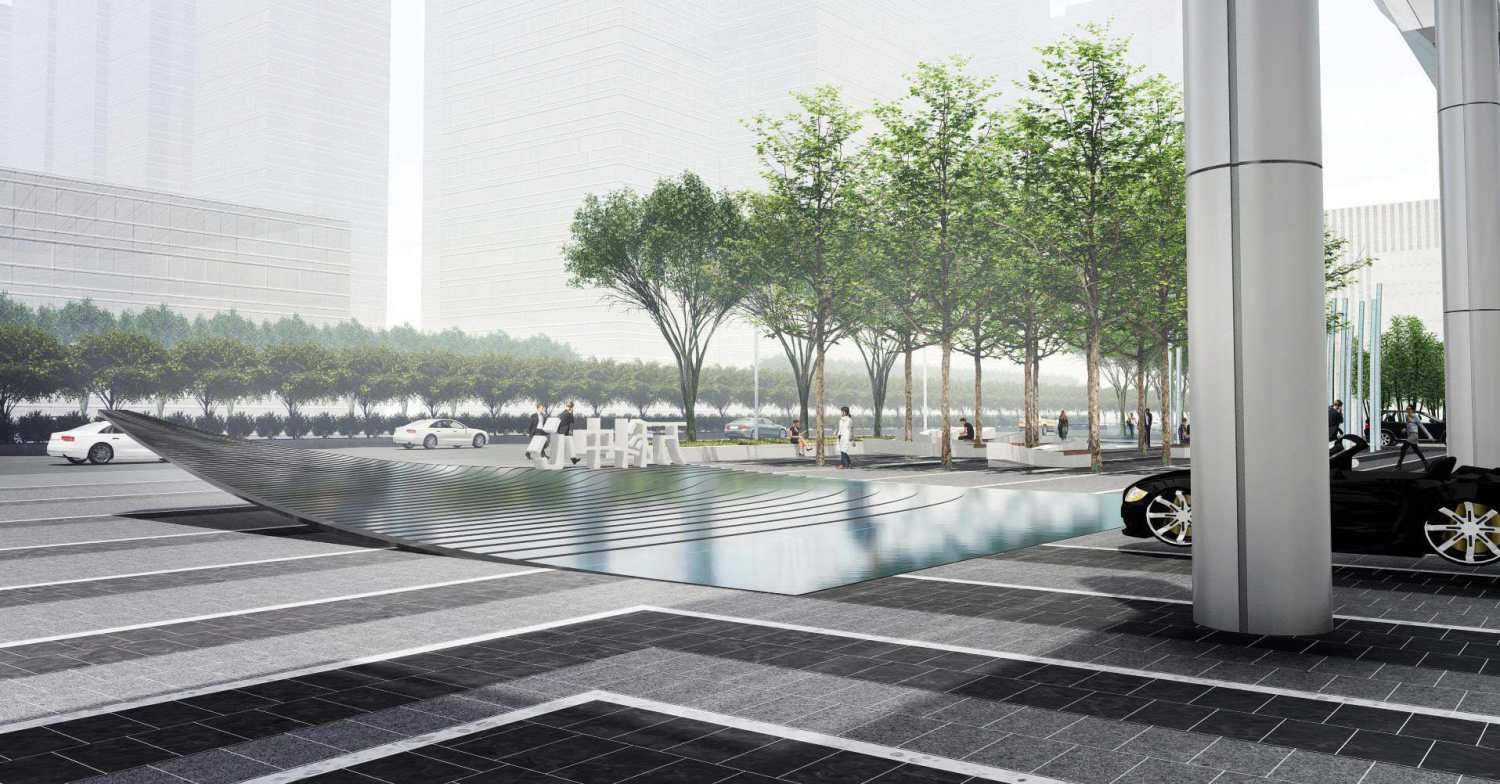

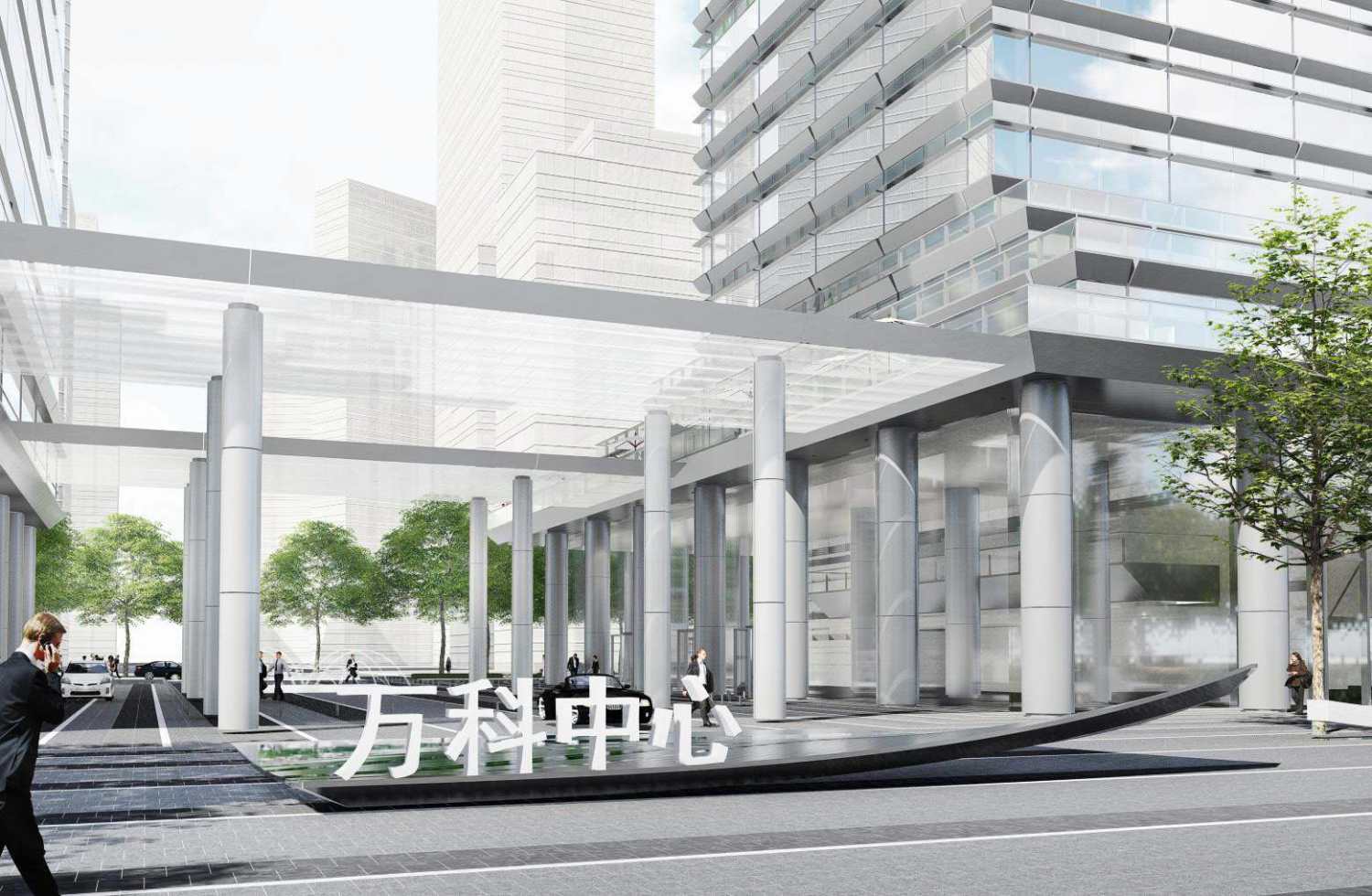

△ 万科提供

01 方案解读

SWA的团队设计师有讲述这个水景艺术品的概念和造型来源，从文化、形式和功能上，都是和场地融为一体的卓越设计。

△ 实景视频选段

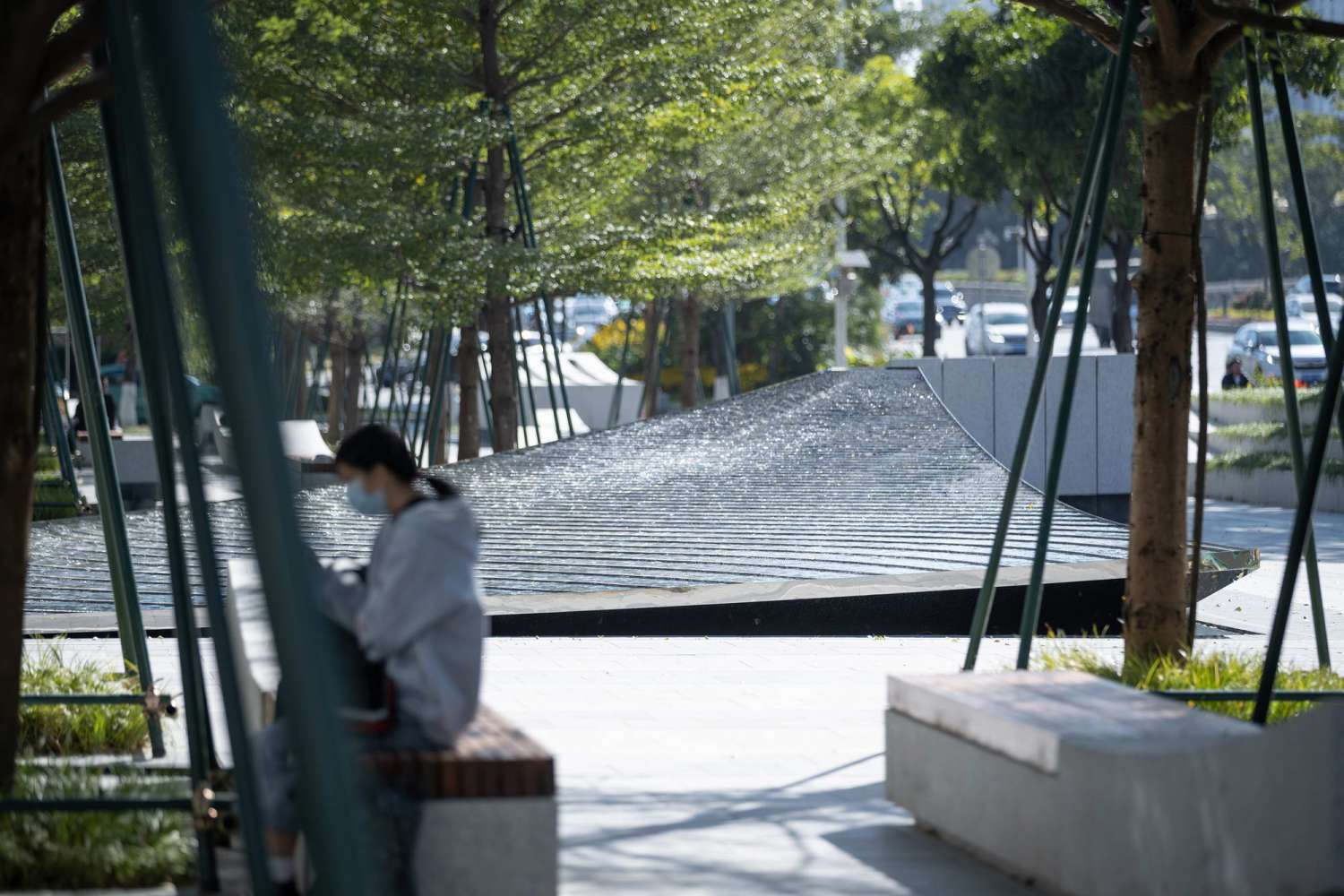

△ 实景图

我们对这个方案也有自己的理解，但更多是从水与环境的角度来说。如此轻巧灵动的造型，使用坚硬的不锈钢材质完成，本身就具有一种冲突美感。如果没有水，灵动的感觉可能止于凹造型，没有灵魂。镜面反射的原理和水的光反射原理结合，使得灵动感得以放大体现，优美而不生硬。在阳光的照射下，闪闪的璀璨波光让人心旷神怡，尽显“钢铁直男的柔情一面”。

02 场地梳理

在与业主和SWA确定了水景想要呈现的效果后，我们第一时间对场地功能进行了复核，也安排了项目经理进行了现场勘查。同时，也开始着手我们的深化设计工作，场地梳理就是第一步。

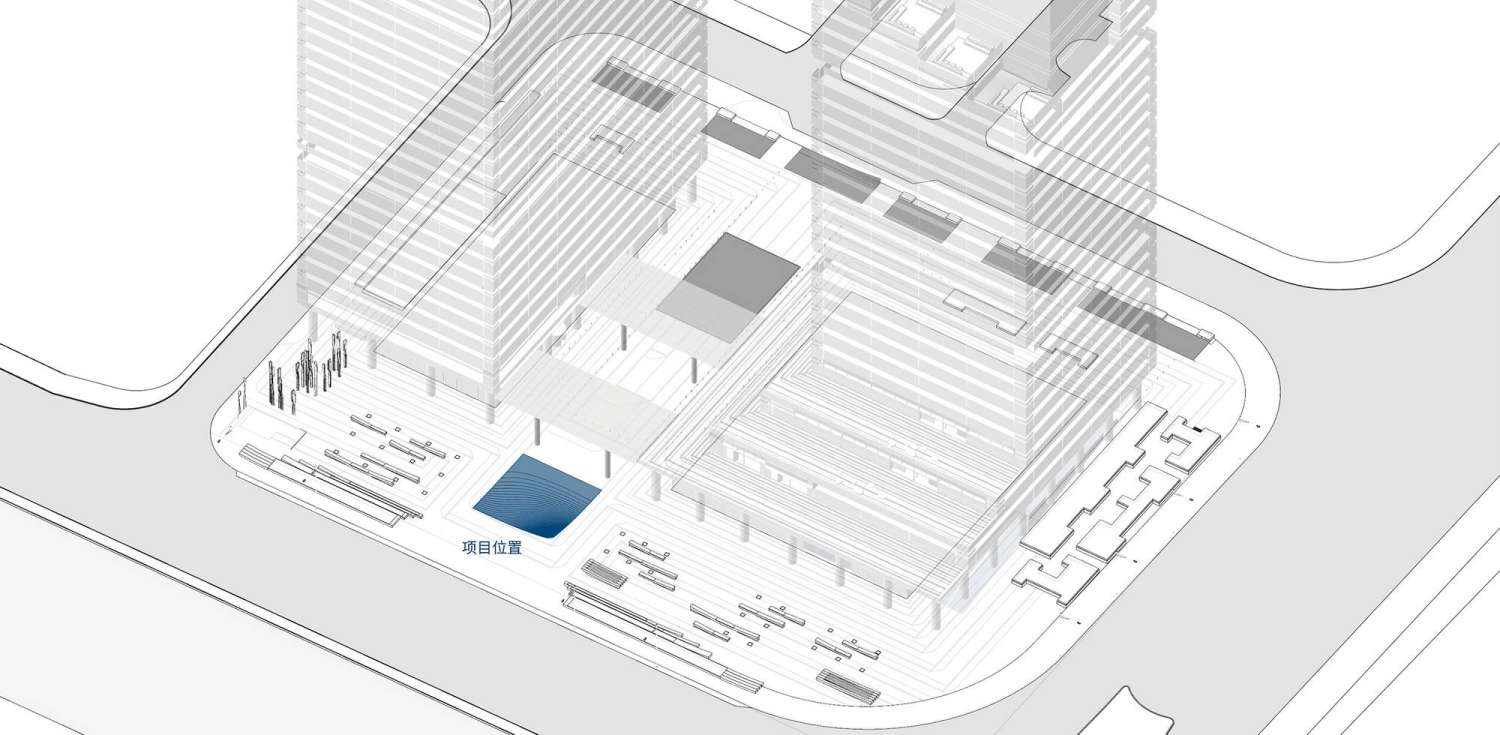

△ 场地梳理

我们发现艺术品的两侧及下方的镜面水池紧邻消防车道，但是水池外圈的溢水沟作为循环系统内不可或缺的一部分，却正好压在了消防车道下。因此，为了满足车道的承重要求，在保证效果的前提下，我们适当缩小了艺术品的尺寸，调整了艺术品外侧的石材选择。

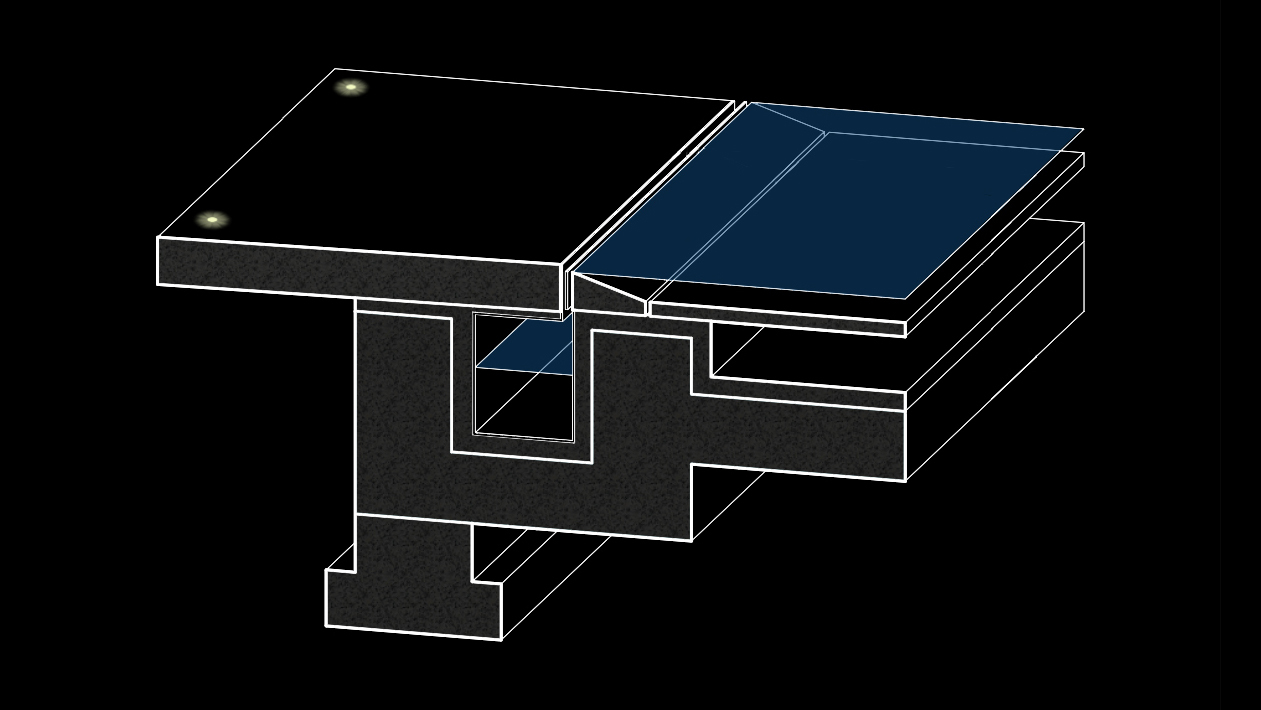

△ 水池池壁模型剖透视分析图

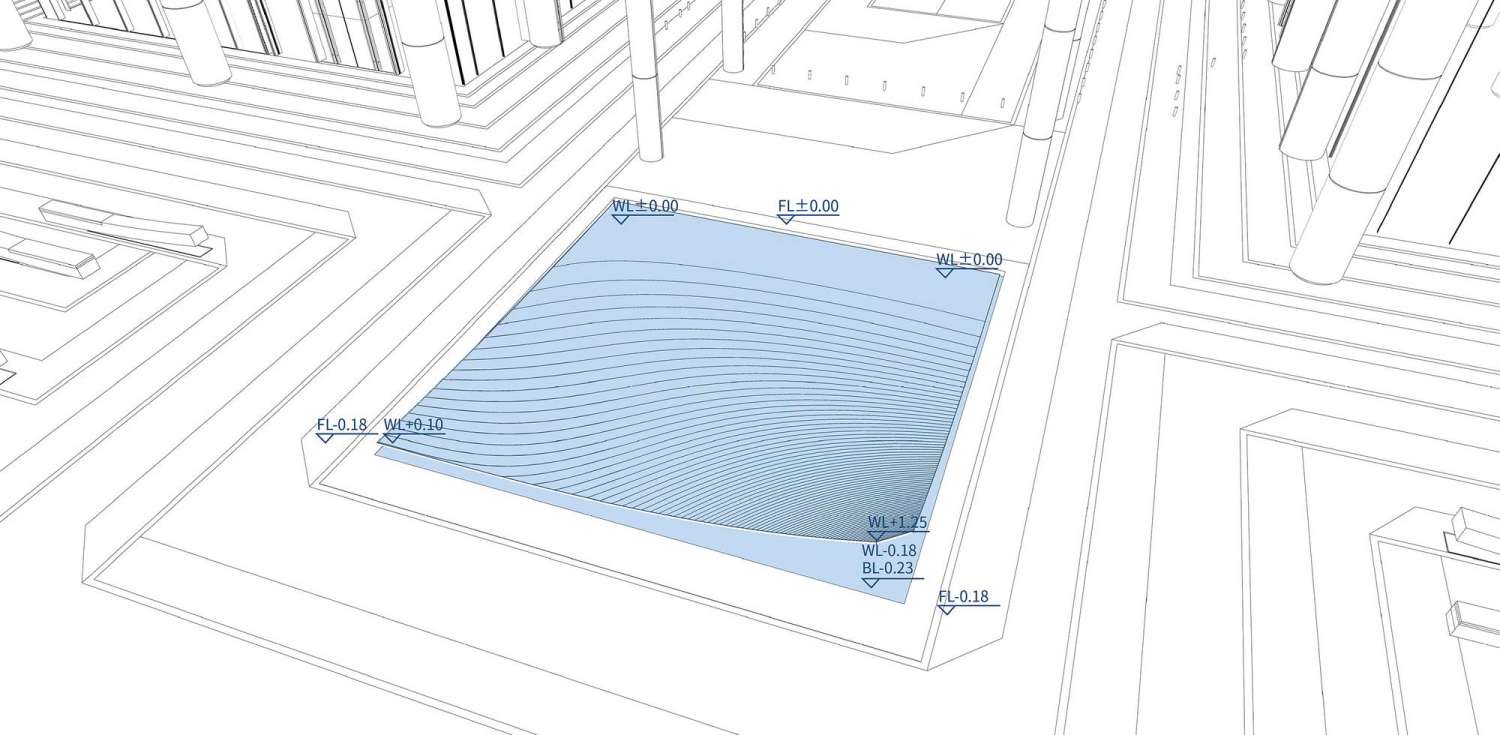

前场由于排水需求，水景段存在1.33%的坡度，但是对于艺术品而言，任何的微坡都是影响最终效果的因素。我们重返模型，推敲最高点与人的尺度关系，严格把控不同角度，不同身高视角下的层级叠水效果及安全触碰范围。

△ 场地梳理

经过了几轮的各方协调和对模型的调整，在业主的大力支持下，我们完成了这个艺术品的大形体深化，并渲染了效果图。

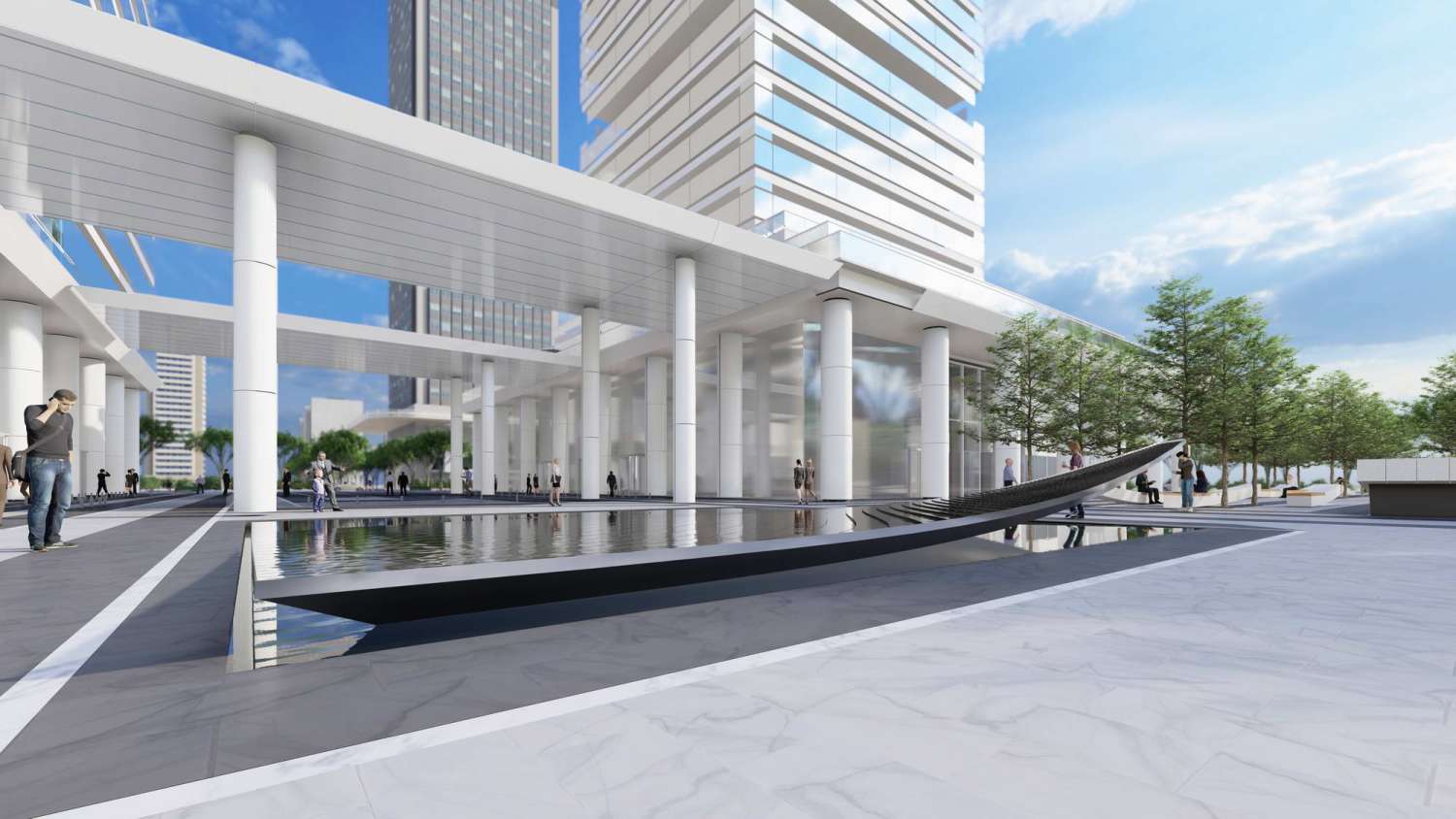

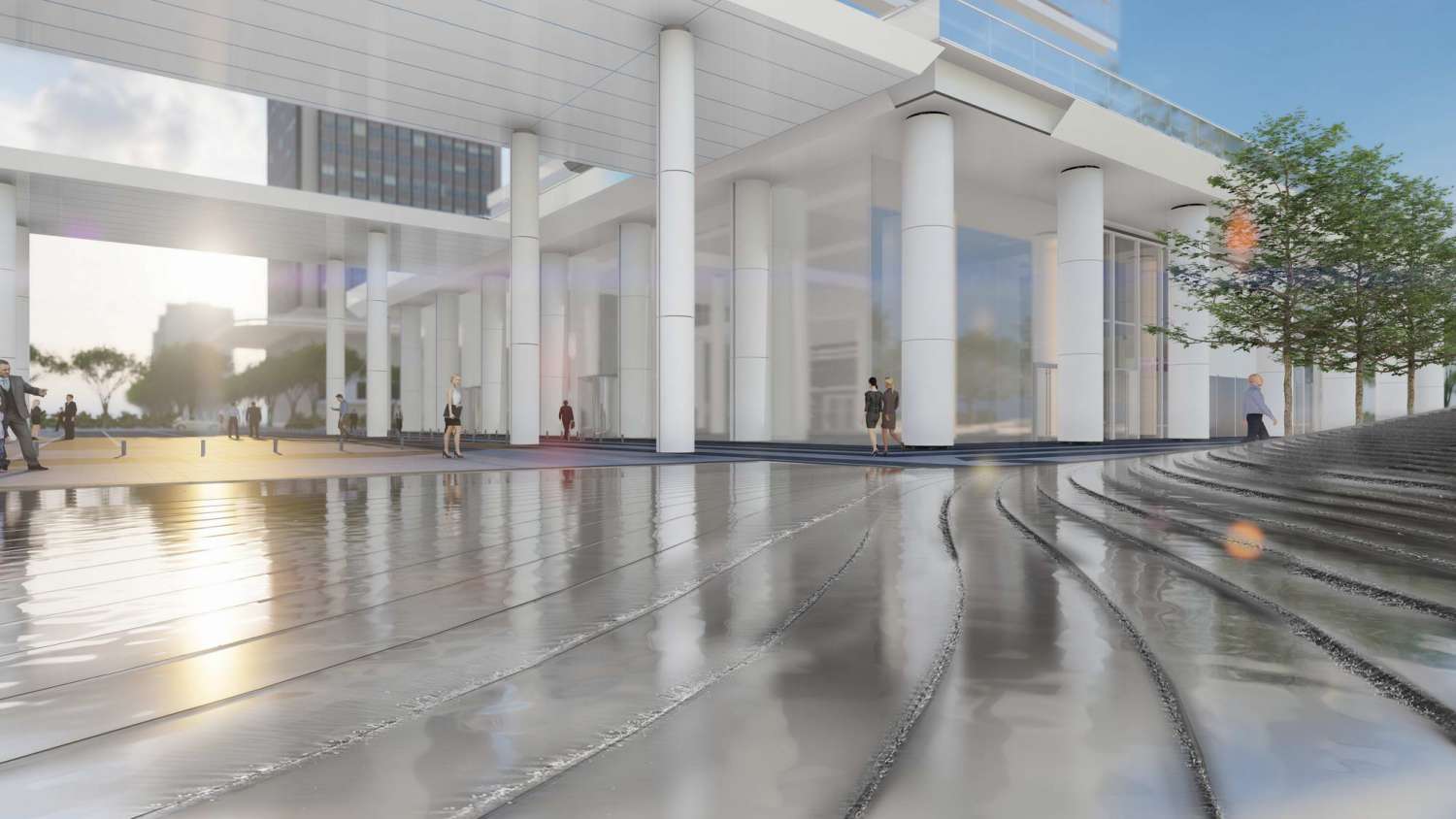

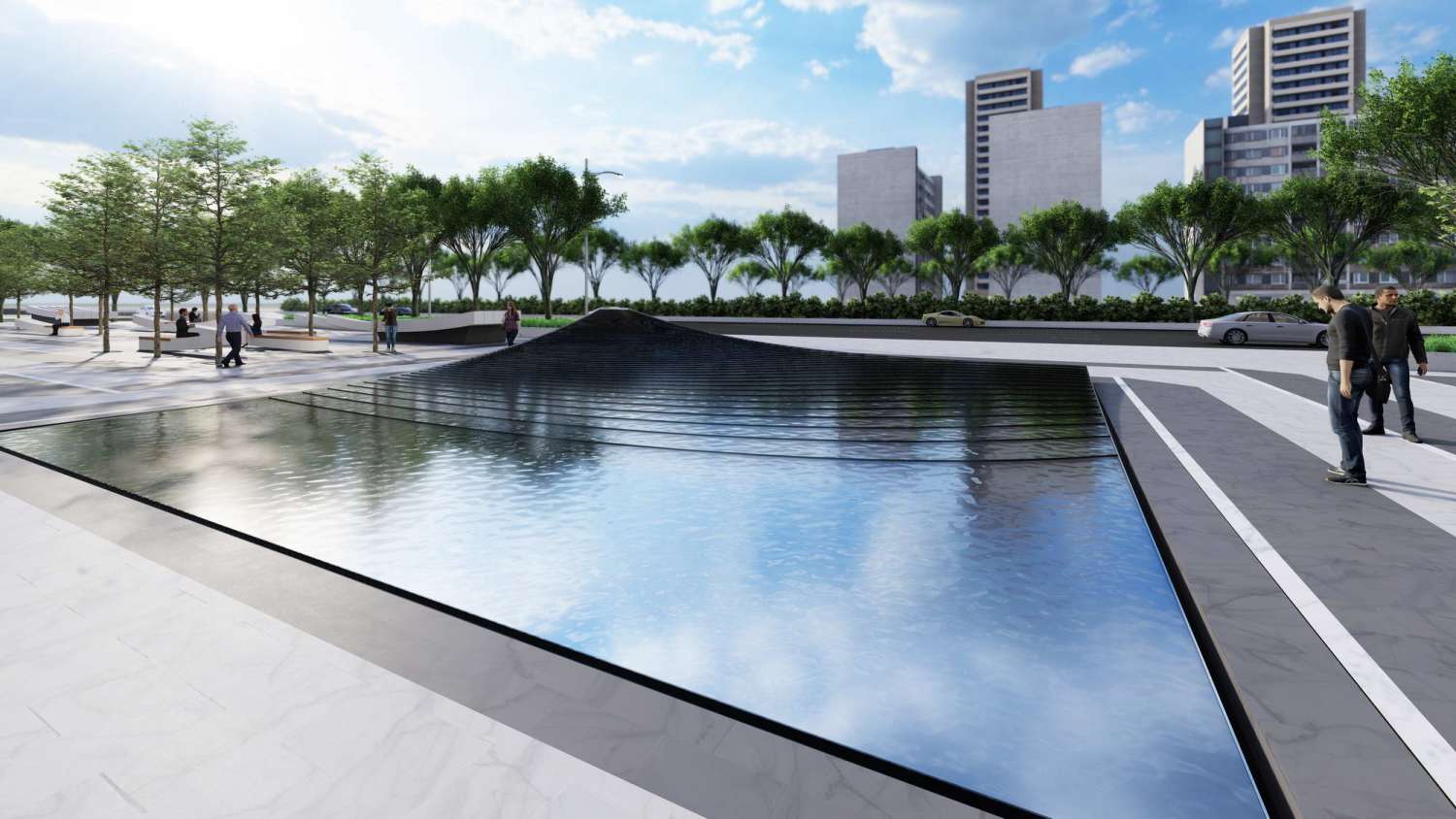

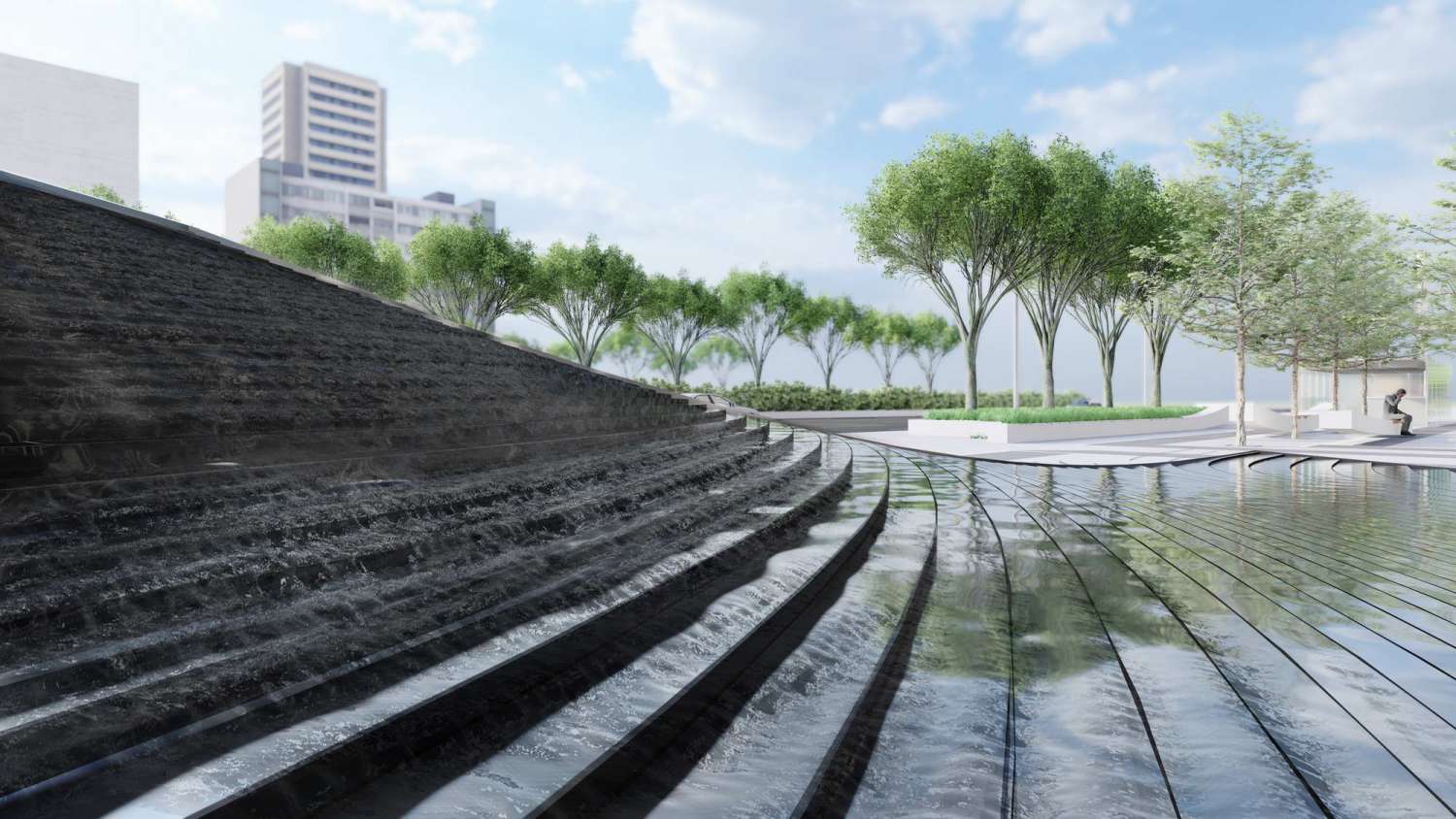

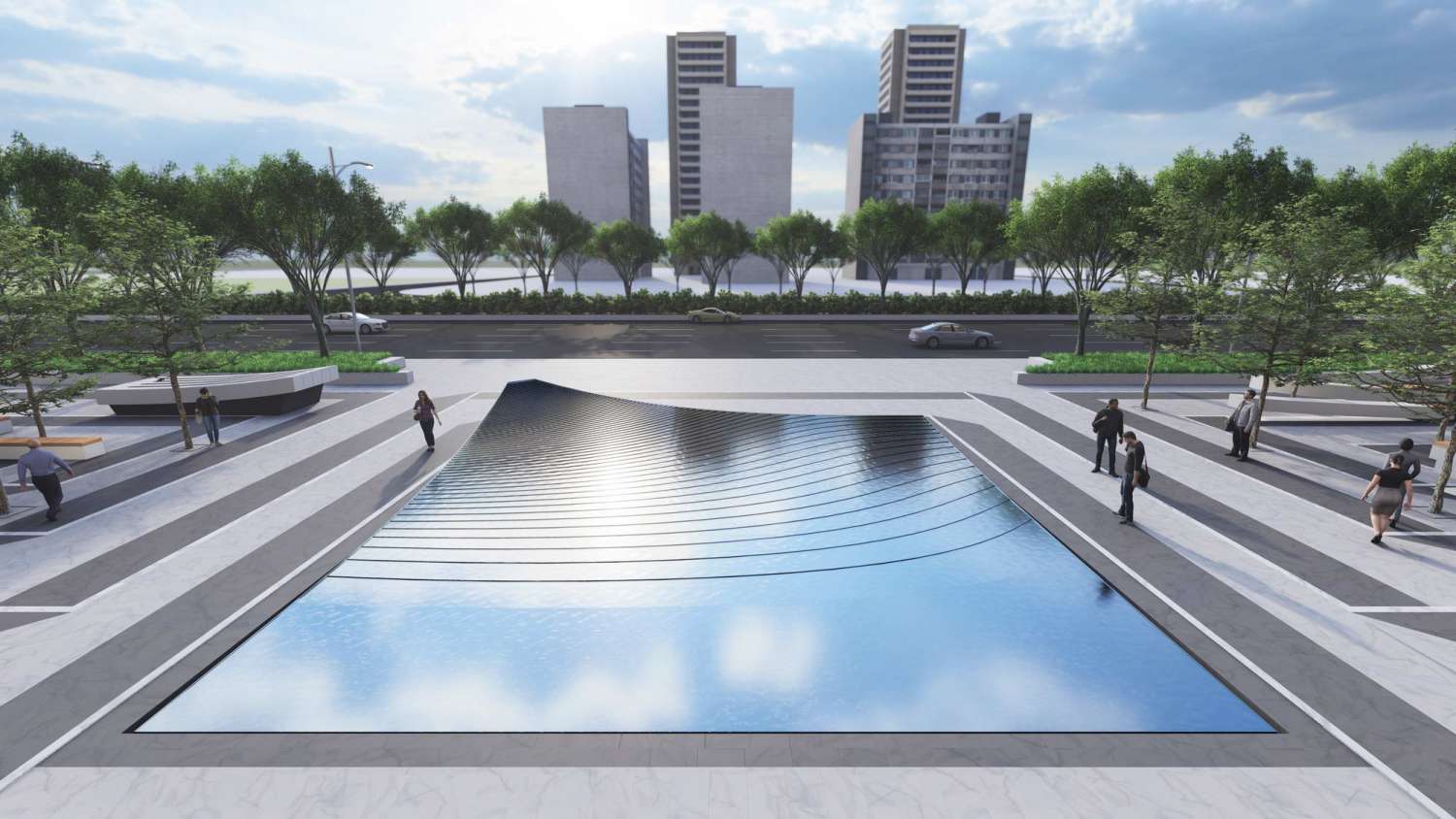

△ 效果图

03 上扬角位置这么窄，如何保证整个艺术品面流水均匀满铺？

大形体确定了之后，我们就需要来打磨细节了。首先，我们预估水流可能无法完整覆盖概念艺术品，存在大面积干区影响效果，那么第一个要解决的是干区难点。如下图模拟仿真结果显示，如果不采取措施，艺术品边缘确实如我们所料存在干区。“水往低处流”的原理，按照最短路径往低处流，因而不能到达艺术品边缘区域。

△ 基于原方案的水流效果

我们调整了艺术品台阶形式和尺寸，然后再次模拟验证。同时，我们一并考虑了侧板的挡水防溅水功能，对几侧的侧板也进行了尺寸调整。通过下图可以很明显的看出水流能够很好的覆盖整个雕塑，也不会产生溅水。

△ 素水调整后的模型的水流效果

第二，在解决了干区问题后，我们还需要解决水流不均匀的问题。假设仅有一处位于艺术品顶部的出水口，要保证整个艺术品覆盖满水，需要提供异常大的水量，水流效果不佳，技术上难以实现。素水的设计和技术团队一起提出设置多个供水点、分散布置供水的方式，既保证水量满足设计效果需求，也确保技术落地可行性。

△ 流体仿真视频节选

由于造型的需要，艺术品上扬角设计得非常轻巧，但这也大大提高了系统设计的难度，即在有限的空间内需满足供水点的设置以及循环管道的安装及固定。我们反复推敲过艺术品内的可用空间，确认管道路径，并与UAP紧密结合，在模型上精确定位了龙骨的开孔定位以及异形供水点的变形位置，确保水景机电设备不会影响艺术品结构及外观，并提高了现场设备施工及艺术品安装的精确度。

△ 流体仿真视频节选

最终，如上述视频所示，通过反复仿真和调节模型做法，我们最终得出精确的最佳出水点位位置，并且再次运用流体仿真模拟验证和优化效果，最终达到了使水膜尽可能均匀流淌的目的。

△ 实景视频选段

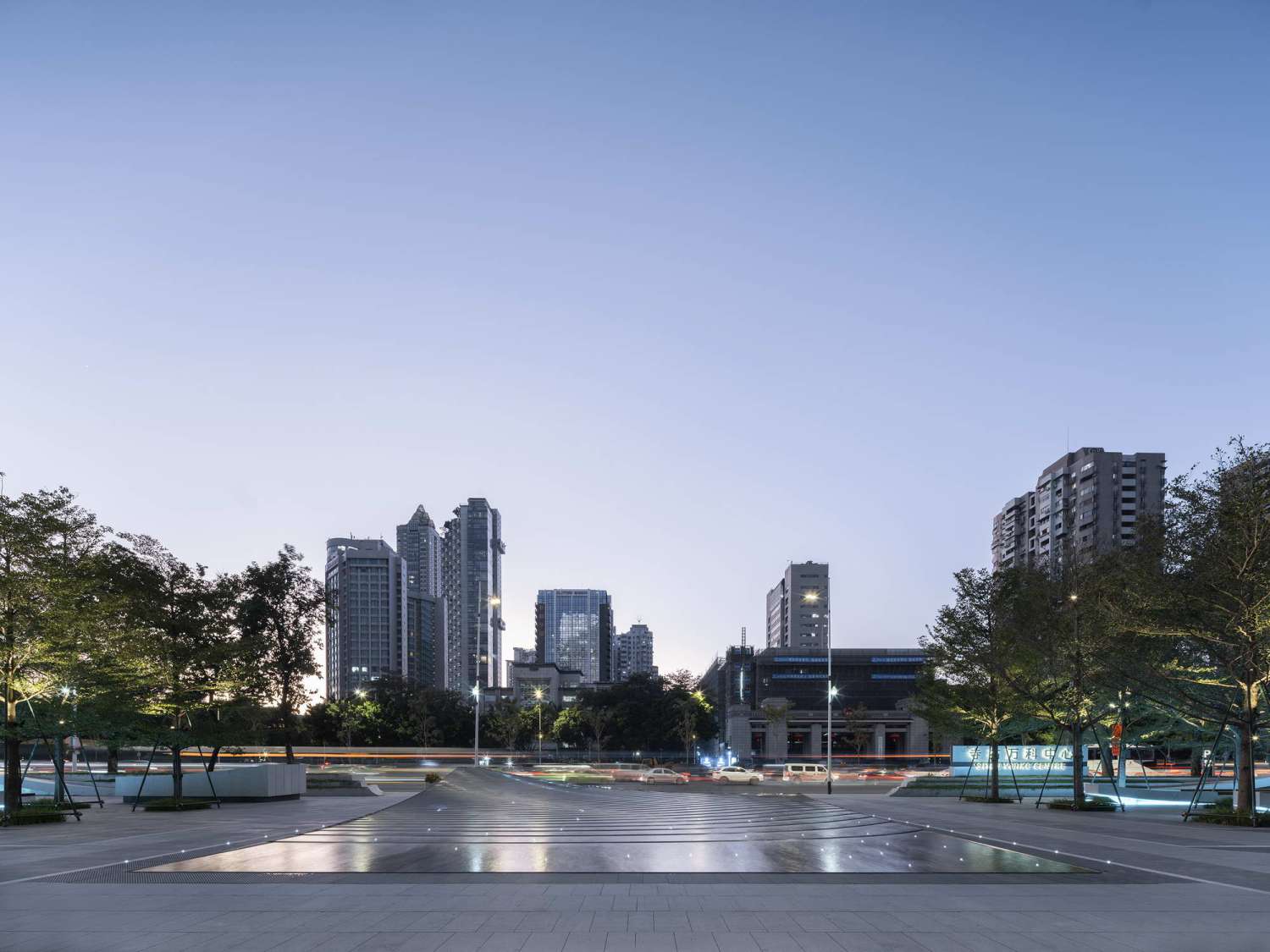

△ 实景图

04 撒满一池星光

白天的流水问题解决了，夜景的设计接踵而来。光是夜的灵魂，如何让夜景下的艺术品保持着和场地一样的气质，又能恰如其分地施展自身的魅力？我们研究了项目泛光照明的设计，考虑到整体景观灯光是比较偏暗一点，也考虑到大楼的使用功能，我们最终决定用“反射星空”的“无为设计”来发展灯光设计，用呼吸的效果来烘托氛围。

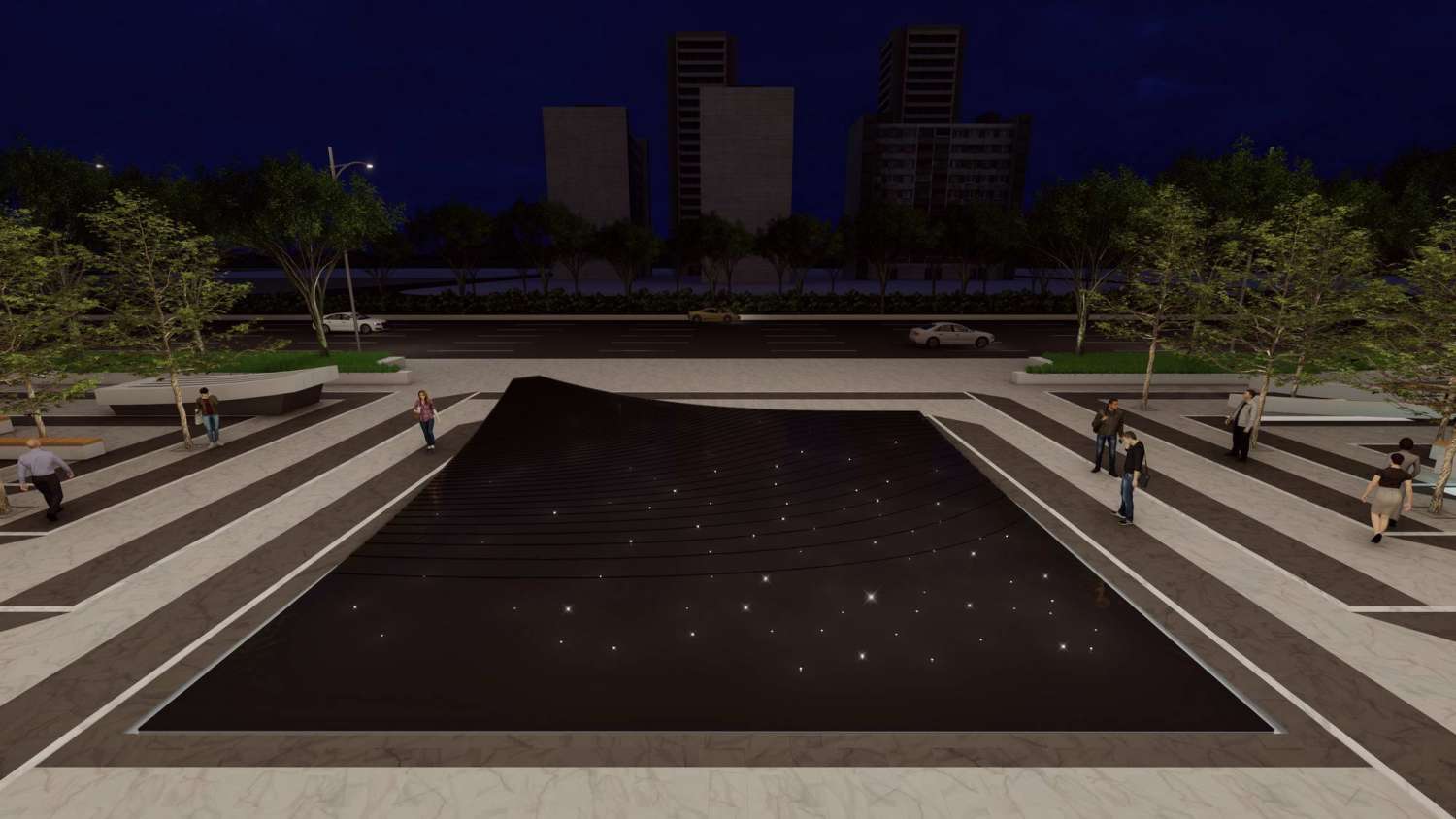

△ 夜景效果图

为了尽可能少破坏艺术品镜面不锈钢表面的完整性，我们在艺术品和池底上表面选用了体量较小的星光灯。另外，我们对灯具进行分组编程，以实现或交相辉映、或次第延展、或全开的照明效果，方便后期根据工作日节假日的特定氛围选用不同的编程模式。

△ 灯光编排选段

△ 灯光实景选段

池底选用深色架空铺装材质，一方面凸显水池镜面反射，另一方面在夜间与灯光形成更强烈的对比，实现夜空中繁星点点的效果。

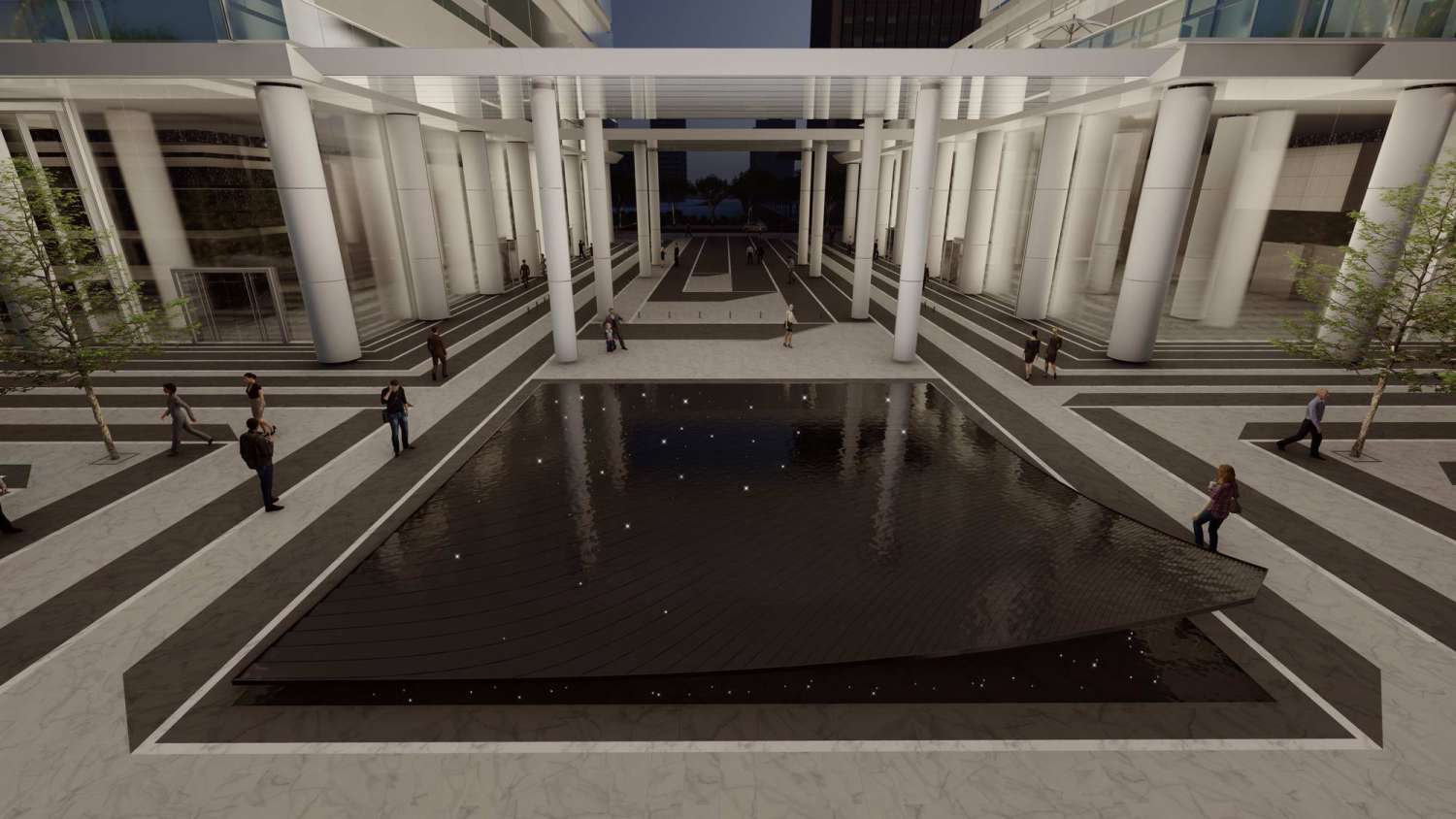

△ 顶面和底面连贯设计的夜景效果图

水池边缘的照明除了渲染环境，还需要实现安全警示的功能。在精确地建立水池模型后我们发现，因为缺乏检修条件，水池内侧边缘不适合安装LED灯带。通过跟业主沟通交流，项目最终选用了星光地埋灯作为照明灯具。

△ 地面埋地灯与雕塑上的灯具匹配设计

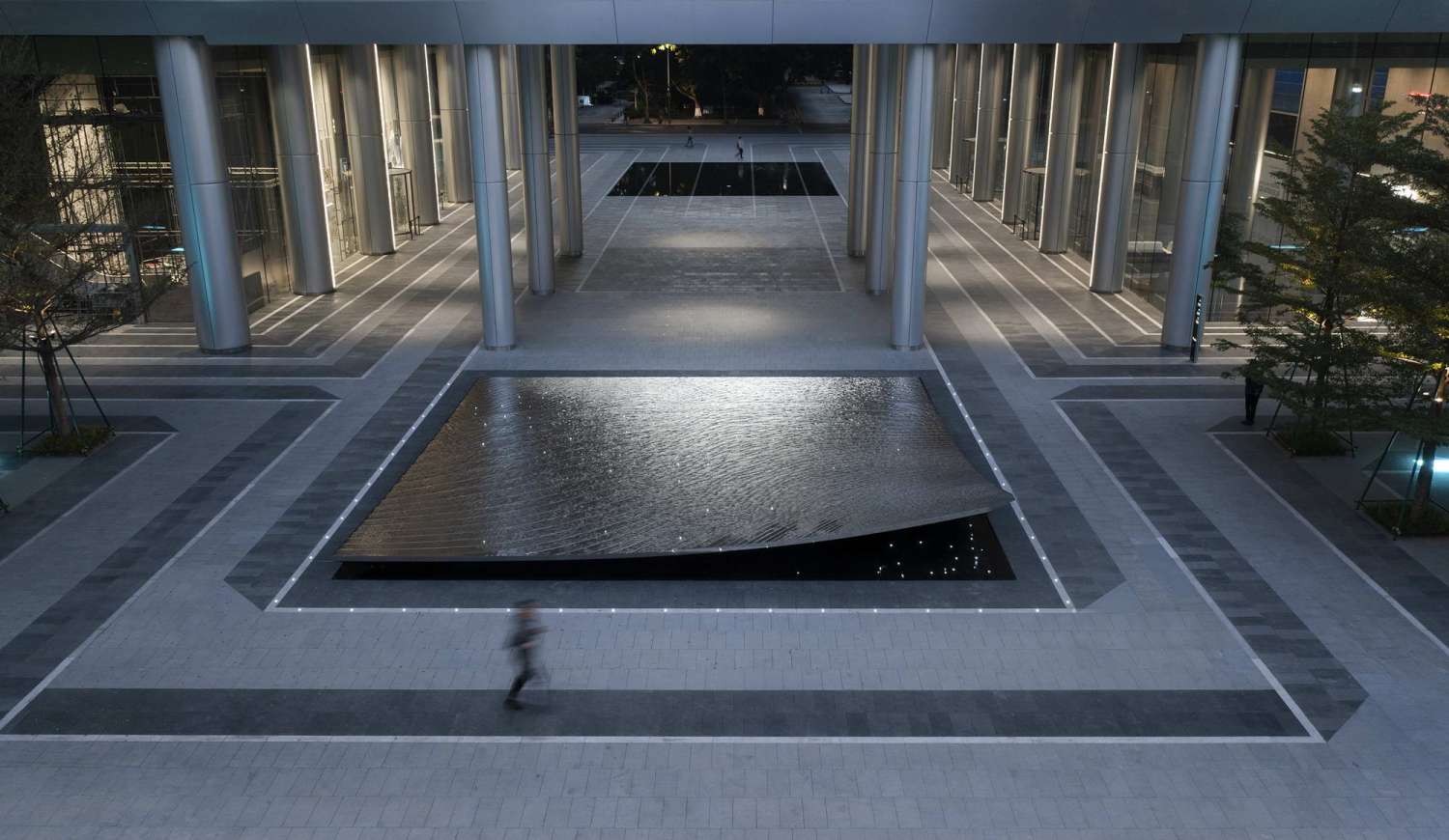

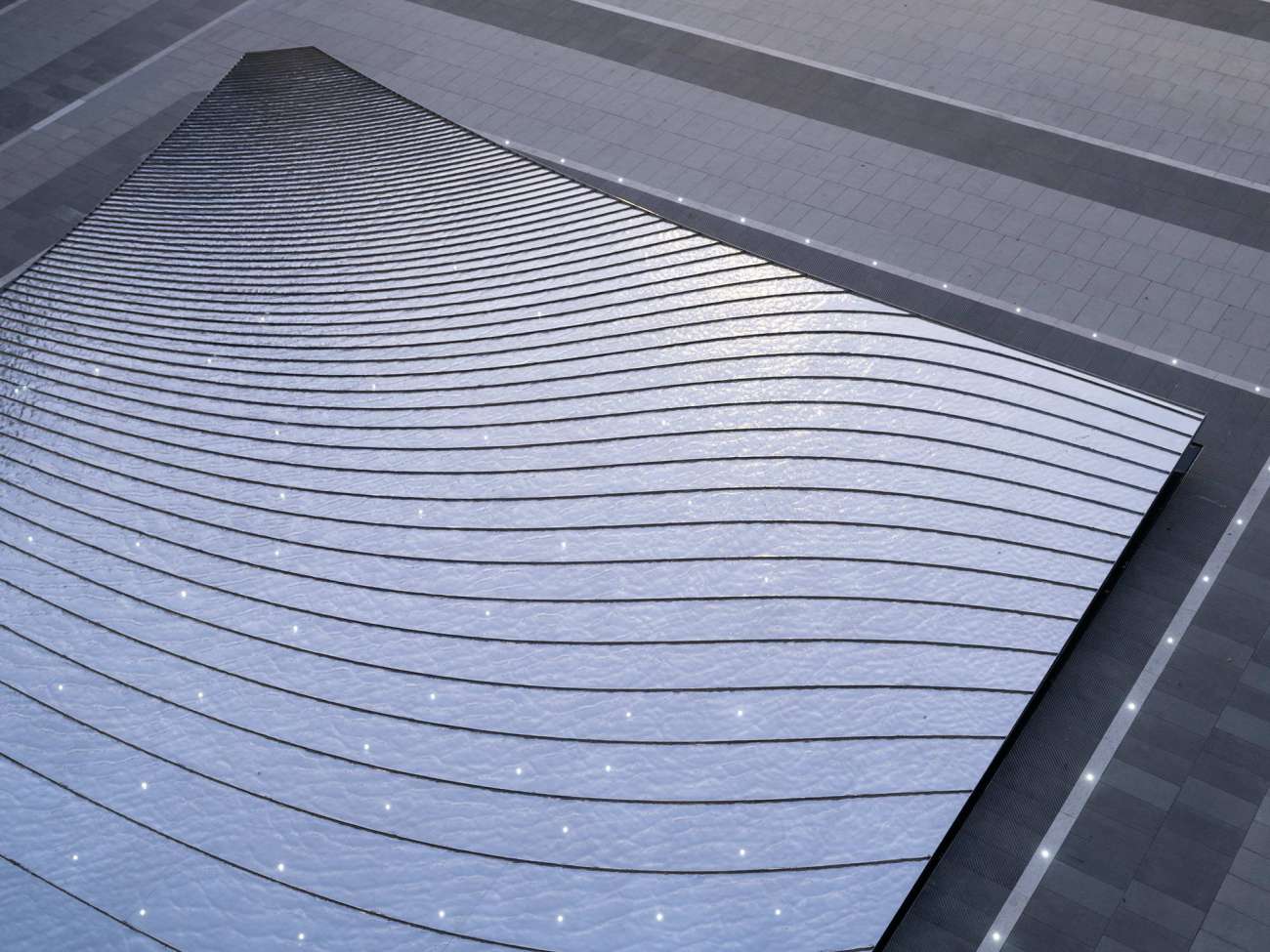

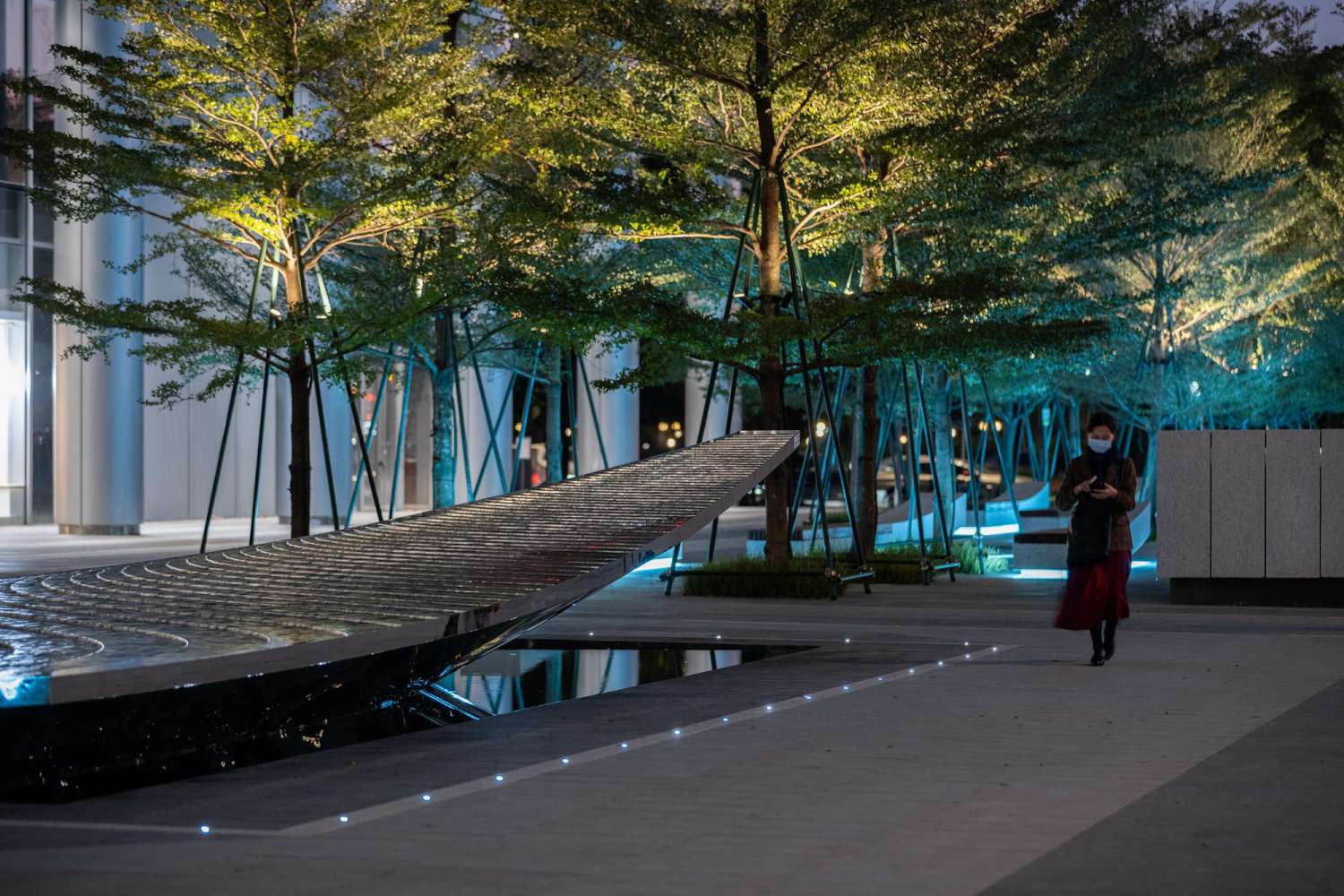

△ 实景图

05 严控漏水风险

漏水会极大影响水效的稳定性，也会干扰水膜均匀程度，最糟糕的还是破坏整体美观效果。所以，在所有可能漏水的关键节点上，我们都做了仔细考量。最大的难点是雕塑表面有100个灯具，也就是100个小洞，这些小洞的密封如果不到位，漏水的风险就很大。

首先，在选择灯具时，我们需要灯具尽可能小，还要满足之前的编程设计要求，市场上没有这样的灯具，所以我们定制了一款符合设计要求的星光灯。

△ 灯具安装测试

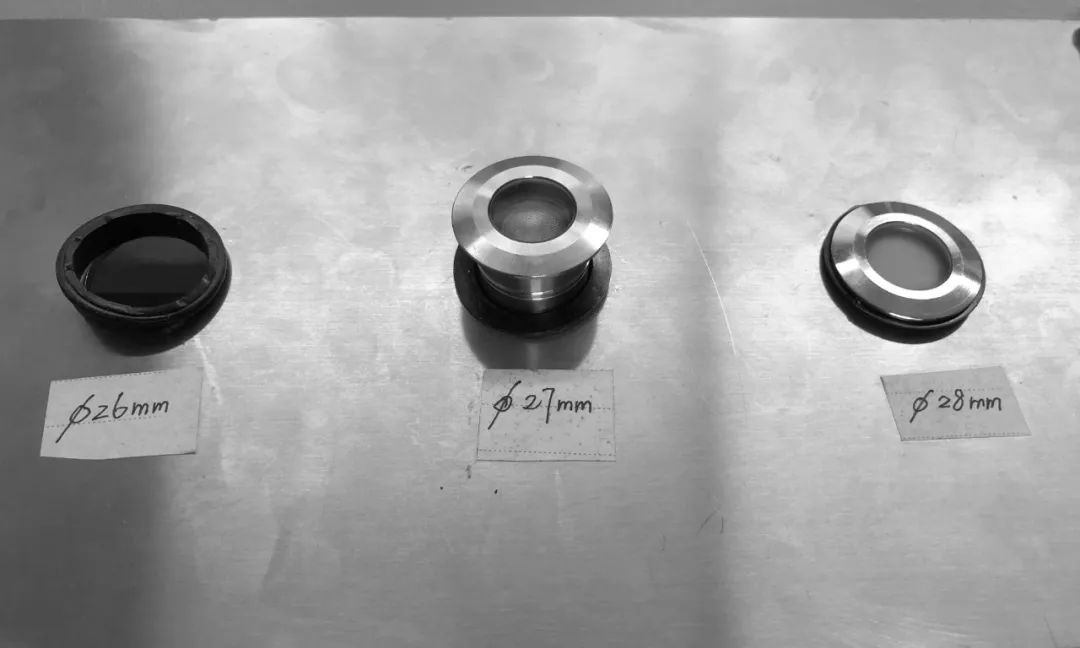

其次，考虑灯具的安装方式时，要保证尽少破坏雕塑不锈钢的表面，防止漏水渗水。向厂商定制了小体量的星光灯后，团队进行了相关防水研究，我们测试了不同开孔大小的密封性。为了最好的防水效果，我们开磨具定制了灯具硅胶套，并通过实验不断调整硅胶套尺寸、样式、面板开孔尺寸的大小和安装顺序，最终达到了满意的效果。

△ 灯具安装测试

另外一个防水难题就是雕塑本体，由于是拼接而成，不仅缝多，缝的种类也多，产生了诸多漏水风险。如果雕塑满焊会使得雕塑变形，在不满焊的前提下，实现100%防水难上加难。我们采用了各种方式进行防水，UAP也对所有的接缝做法都提供了大样。同时，素水也配合UAP，在水系统设计上进行融合，也做了一定容差，使得系统能稳定和可靠。

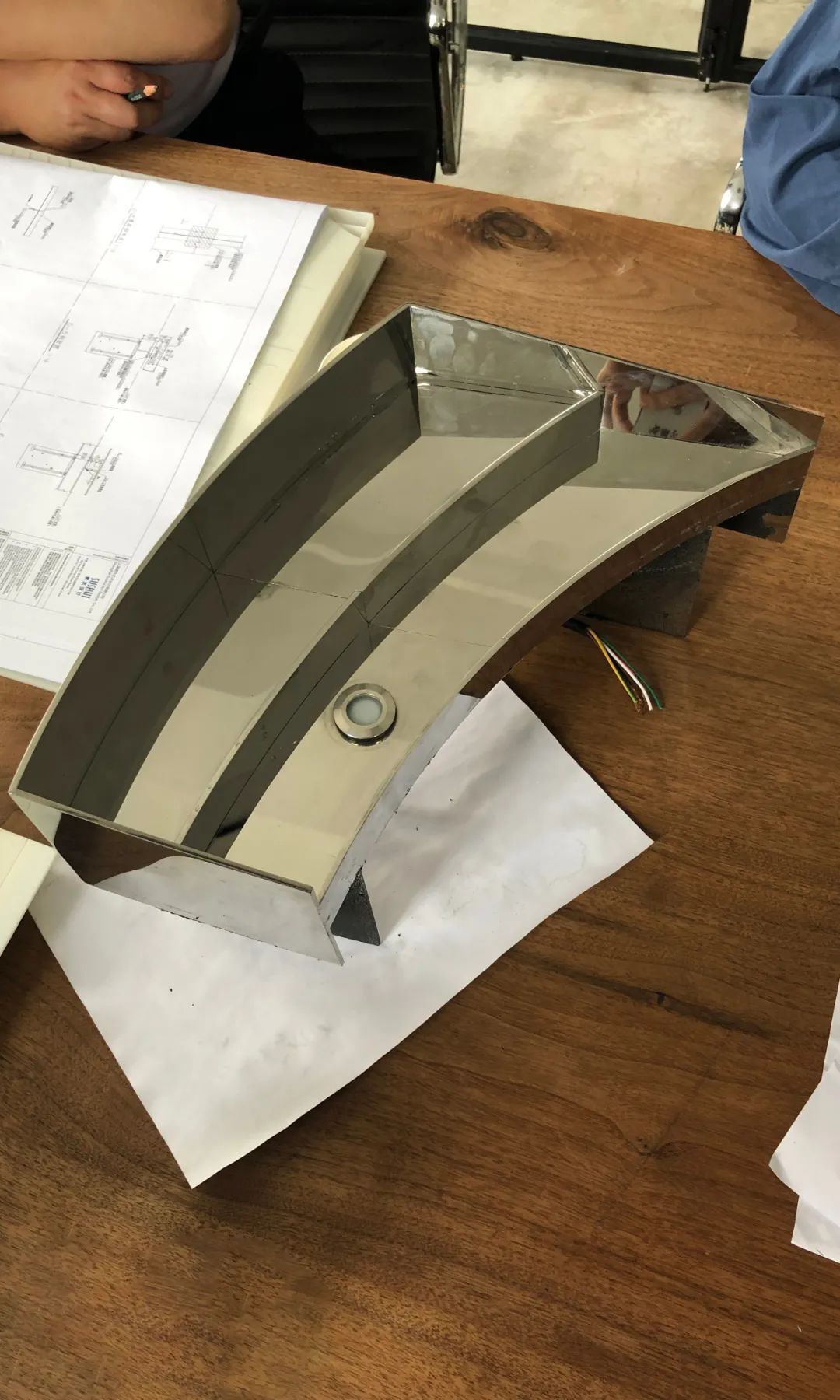

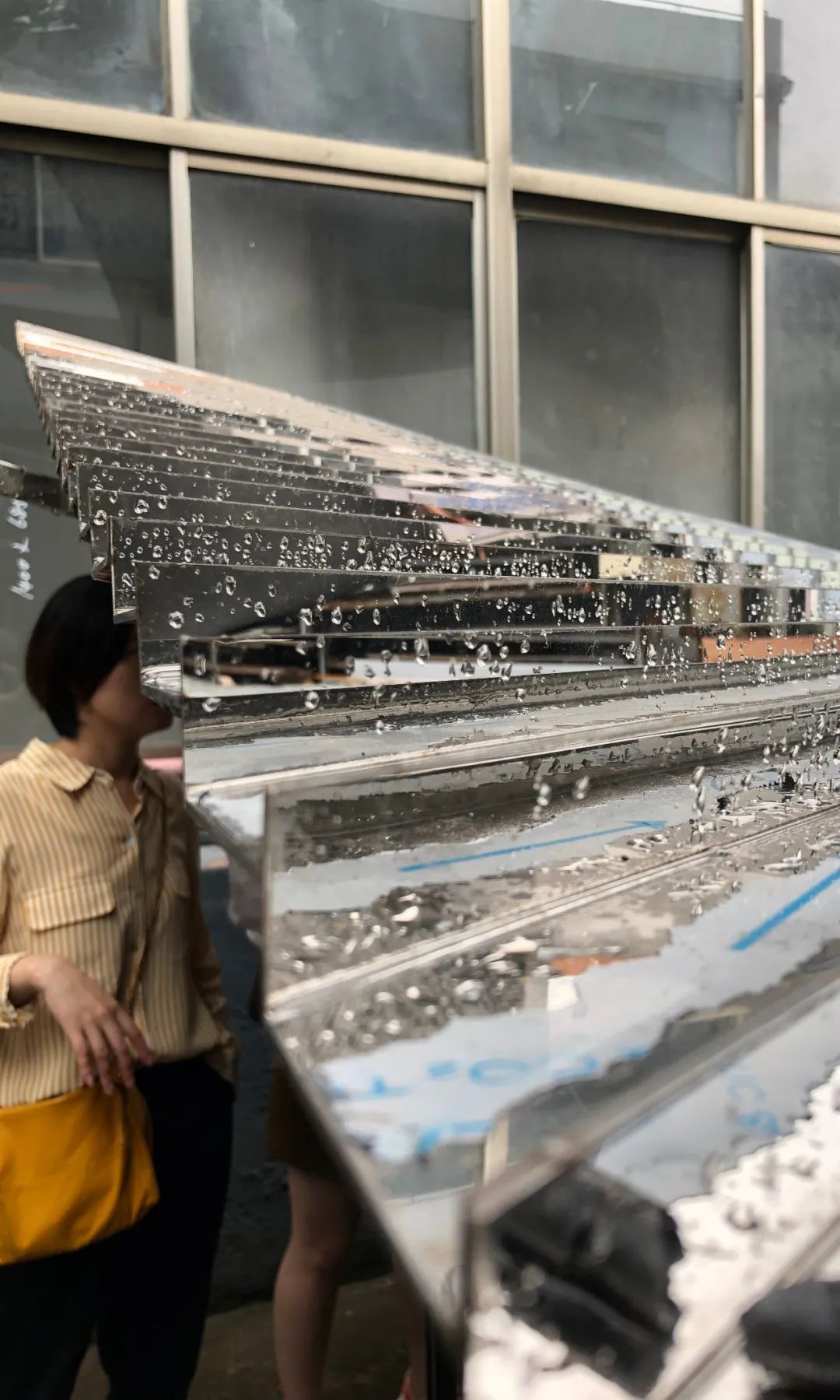

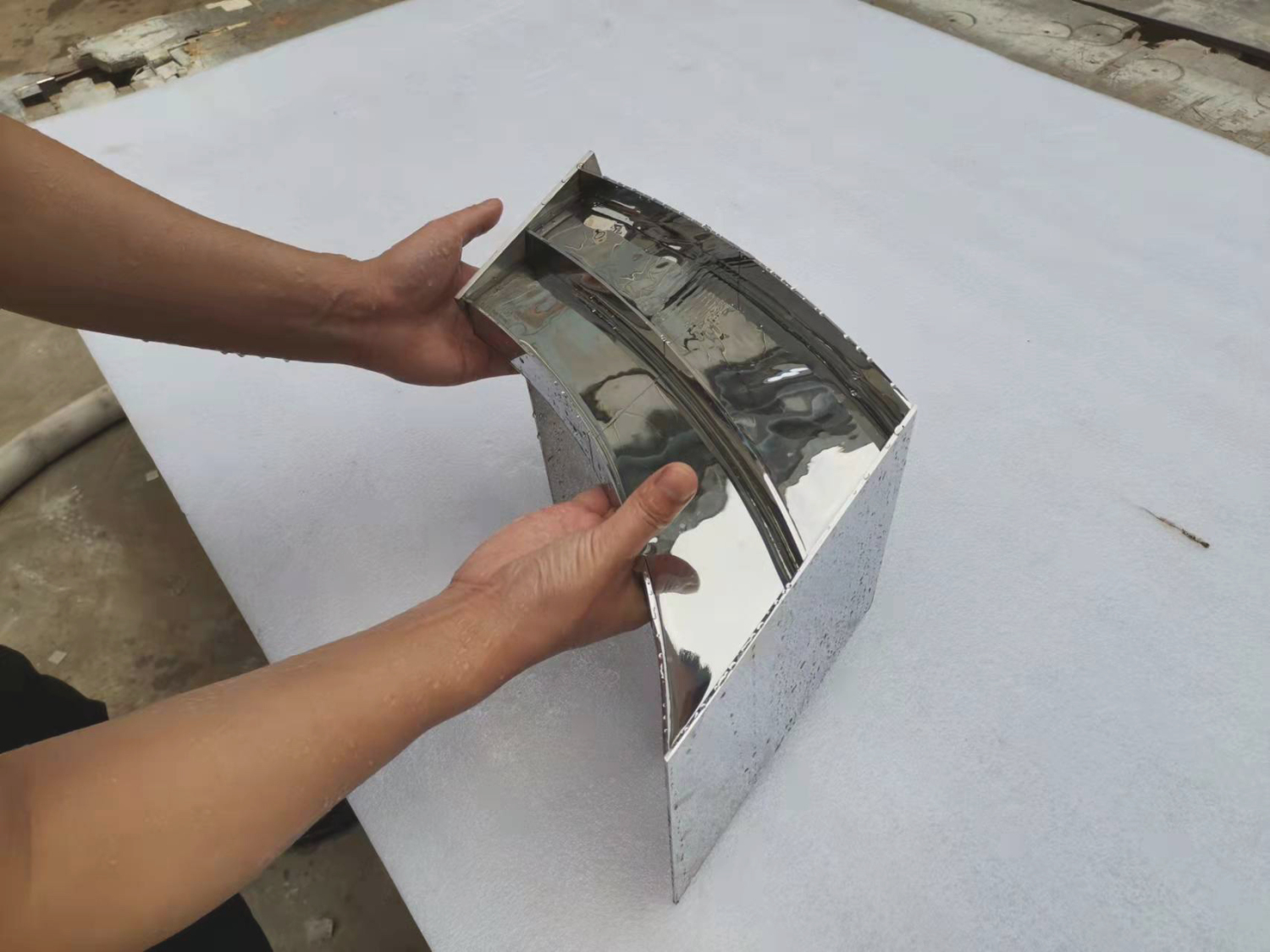

△ 不锈钢小样

△ 实景图

△ 灯光实景选段

△ 实景图

06 艺术品模型推敲+UAP工厂制作

在设计阶段末期，为了给团队的技术人员提供更高精度的技术支持，UAP对艺术品的表皮和结构进行分层高精度3D打样。同时，对艺术品表皮标准段制作了镜面不锈钢材质的小样，便于商讨其拼接方式、防水方法等问题。由于疫情特殊原因，我们将3D打样和不锈钢小样寄到广州客户办公室以供审核。

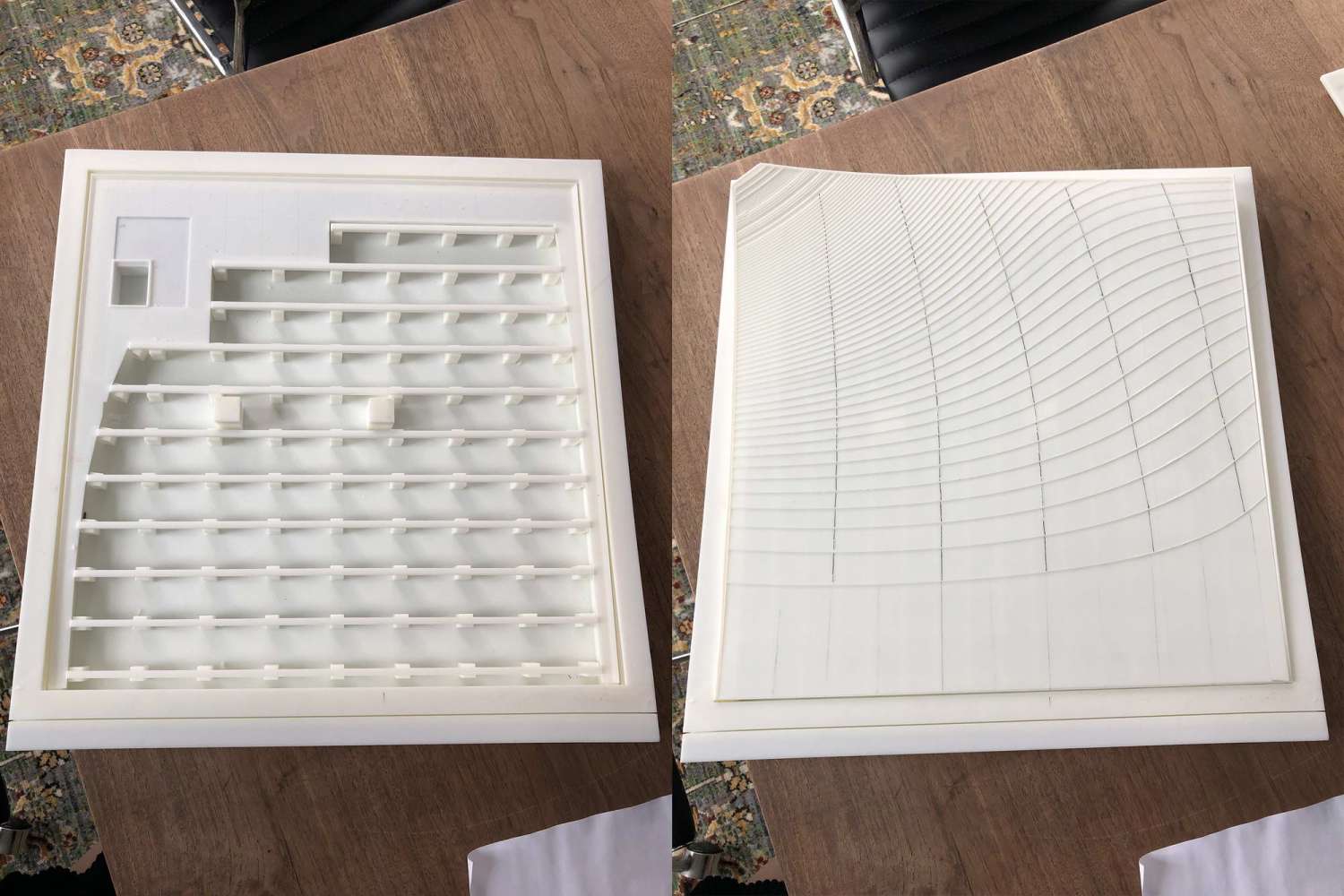

△ 3D分层模型

△ 素水和UAP讨论3D模型

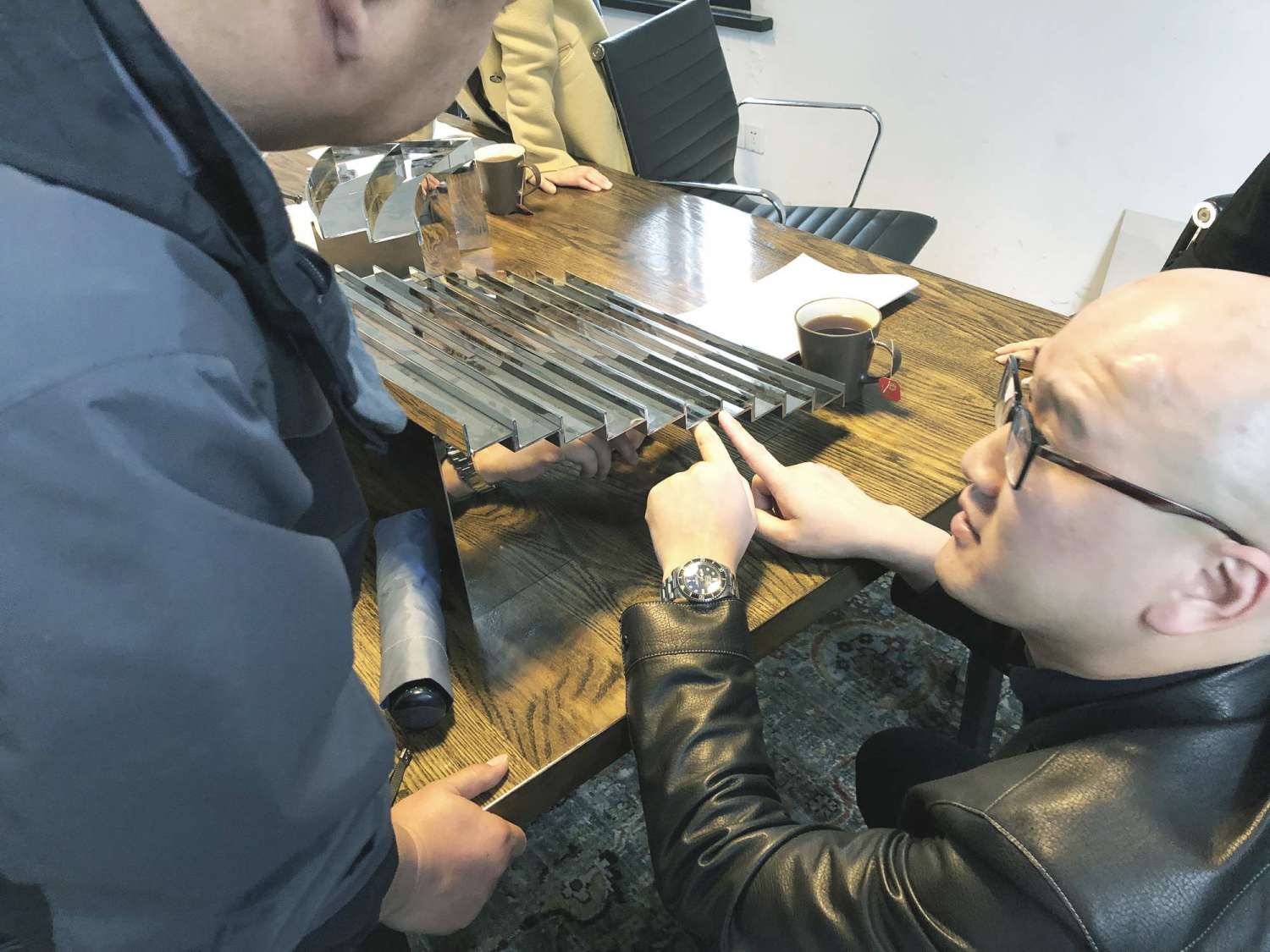

△ 素水和UAP讨论不锈钢小样模型

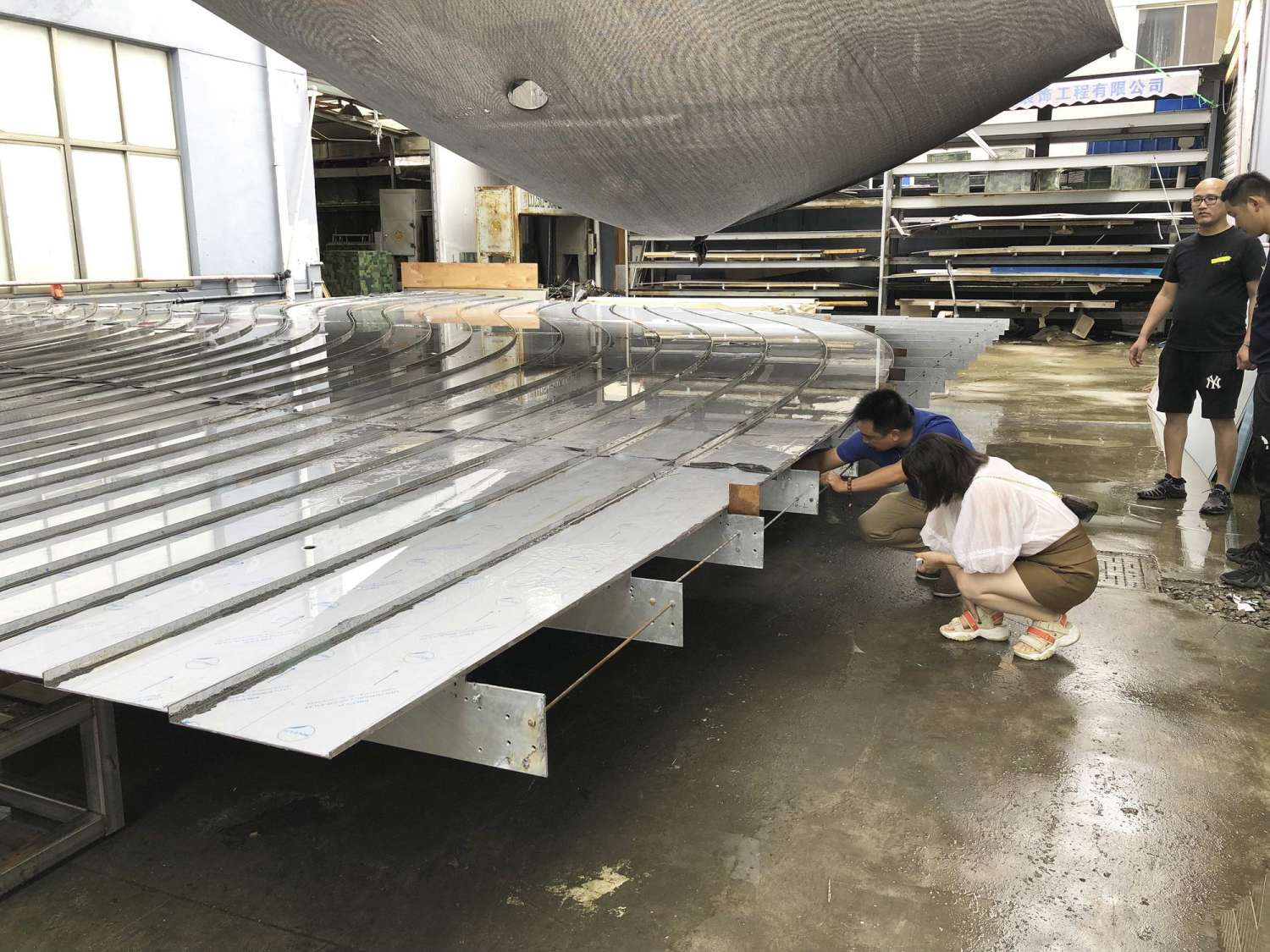

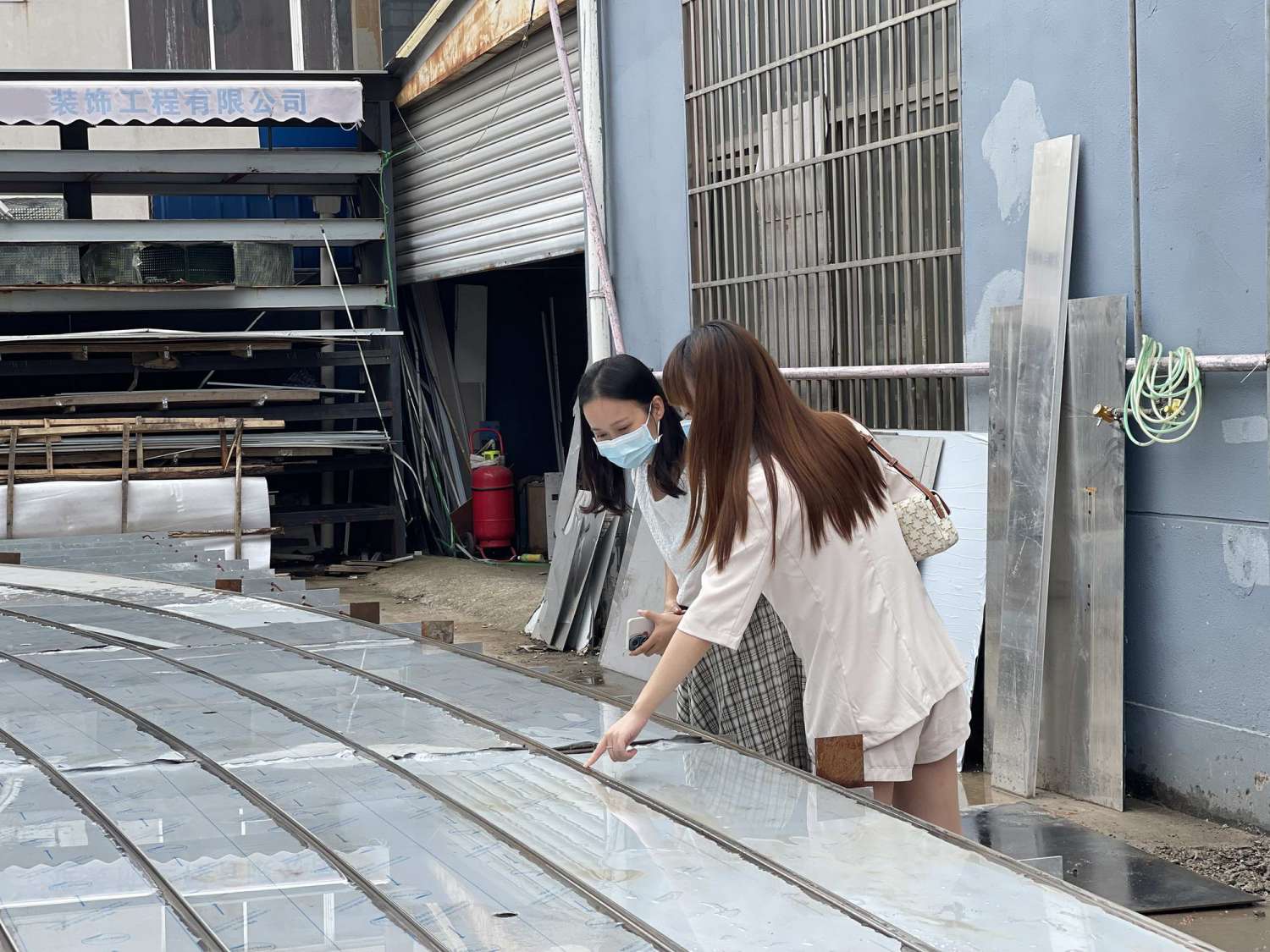

△ 素水和UAP在查看雕塑加工过程

在UAP的艺术品制作过程中，素水团队和业主时刻关注着加工进度和细节，多次前往工厂查看艺术品实体，商讨加工技艺与效果的关系。

△ 业主和素水在UAP工厂

3 现场施工是如何进行的？

面对体量如此庞大的水景艺术品，任何失误都可能牵一发而动全身，影响最终的呈现效果。因此素水+UAP以一丝不苟的态度，完成了这个以毫米定精度的水景艺术品。

我们施工进场时，现场是个已建成的小广场，所以严格来说是一个改造项目。由于是改造工程，需要保护现场的地下室顶板、充分利用已经有的土建结构等等，好比在螺蛳壳里做道场。工程师和技术人员反复确认现场条件，因地制宜调整施工方案，保证管线走向和设备正常运作。

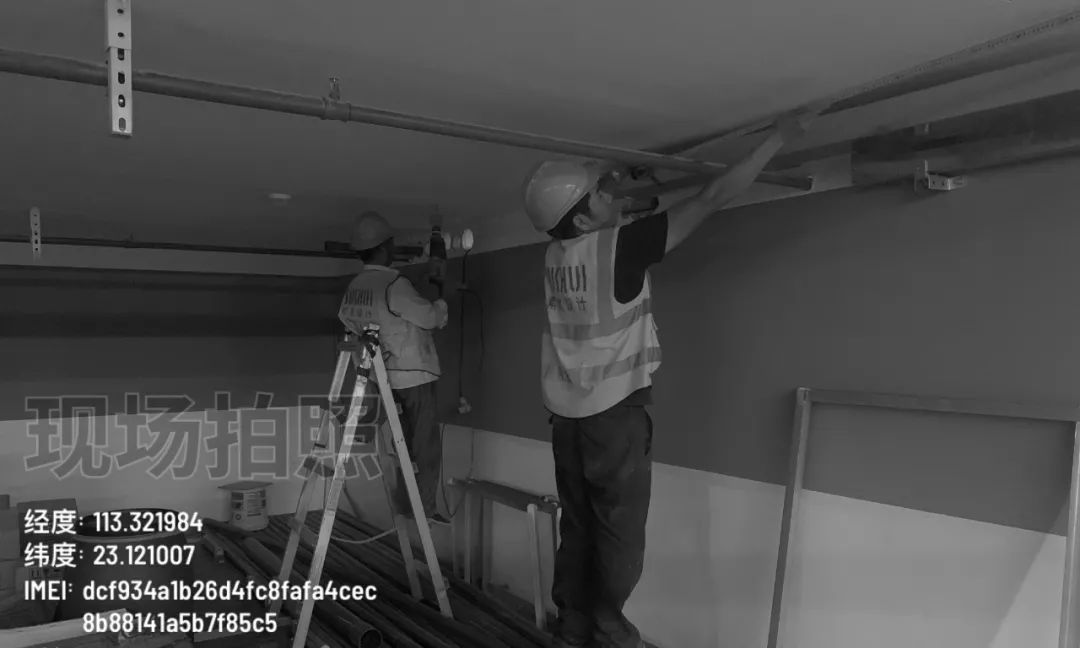

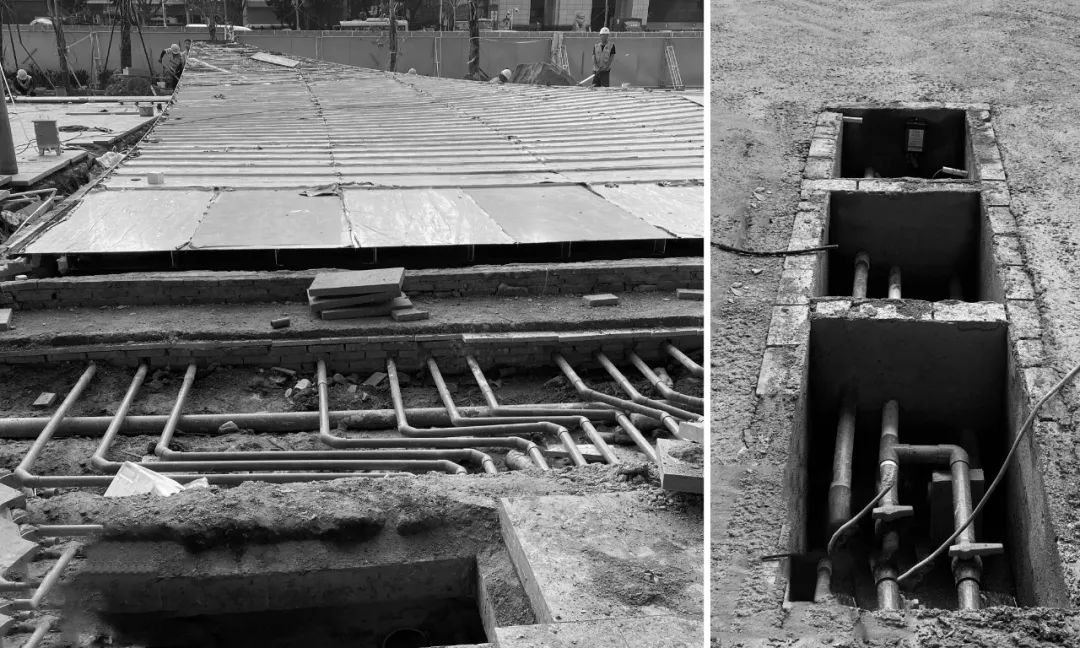

△ 现场管道施工

01 工期与进度的平衡

素水不论是对作品的品控，还是对时间的掌控，都一直追求完美。当UAP在进行艺术品工厂加工时，我们的设计师和工程师在上海进行配合。同时，在广州现场，我们的项目经理指挥机房、管线和水池施工同步进行。设计师及工程师精雕细琢把控艺术品的呈现效果，项目经理严格落实艺术品安装的现场前序工作。

△ 素水和UAP在查看雕塑加工过程

△ 素水项目经理在现场的协调与指挥

02 艺术品与机房的路由安装

经过对地下室顶板现有管道的严密勘测与计算，我们发现现场情况远比技术图纸复杂的多。主要因为顶板结构高度变化不一，工人需要测量每块区域的实际高度，对应每个高度再做计算和焊接不同长度的管道安装支架，保证既符合管道整体的流向及坡度要求，又不破坏地下室整体吊顶的美观。

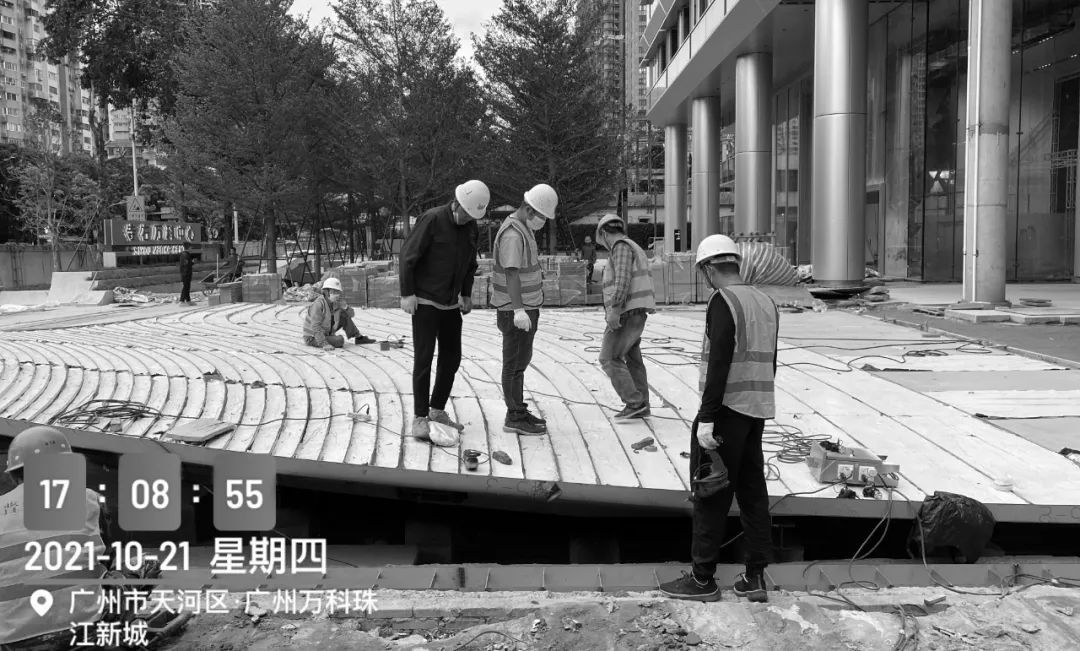

△ 素水项目经理在现场的协调与指挥

03 防水难题是如何把控的？

在前序方案深化设计阶段，我们就做了充分的思考和准备。但是现场实施，还是相当困难。且不说如此精装面的超大异形艺术品及其系统的防水问题，就连普通水池、旱喷水景的防水，应该都是大家施工阶段的痛点。由于本次艺术品水景、相关土建池体结构及穿管处均位于地下停车位正上方，因此各处的防水问题是施工阶段的重中之重。

由于是改造项目，管道从地下室顶板上穿的位置都是后开洞处理，因此我们将管道上穿位置尽量集中，并设计了管道井和检修盖板。期间，也是非常感谢业主的工程部和物业部的配合，他们的支持让项目进展的非常顺利。

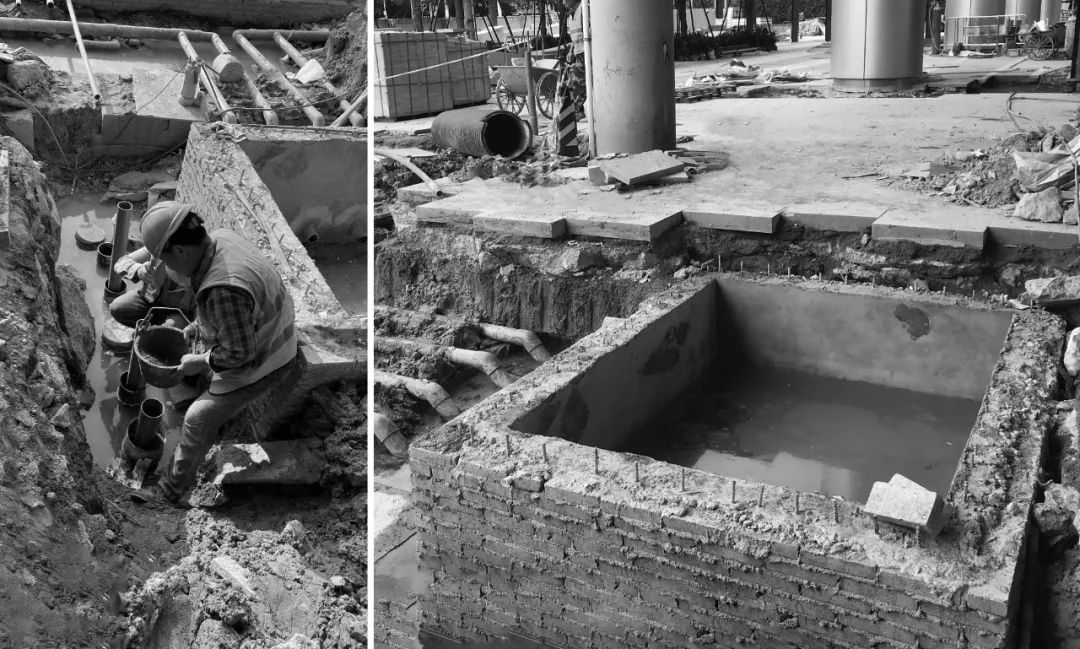

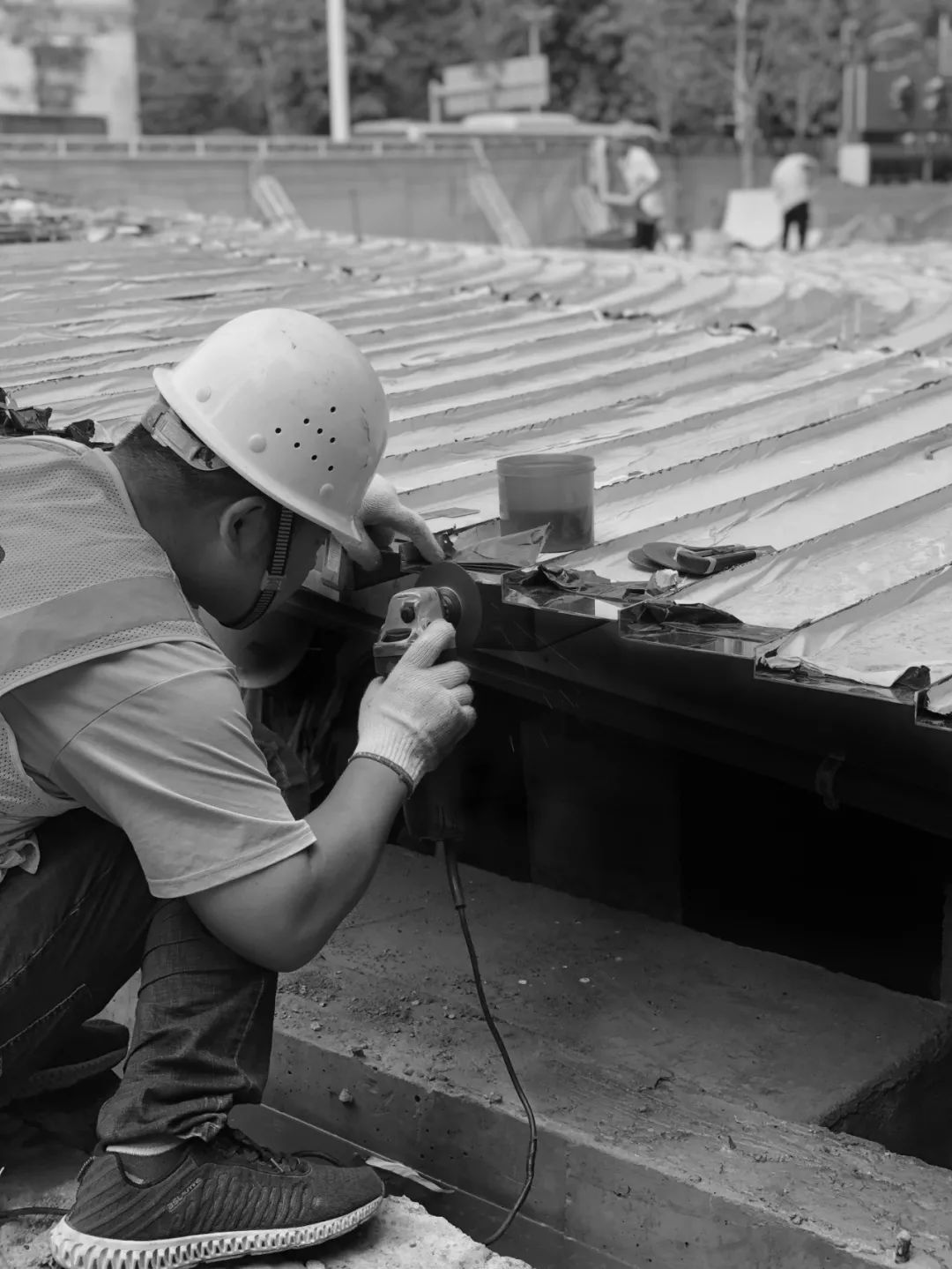

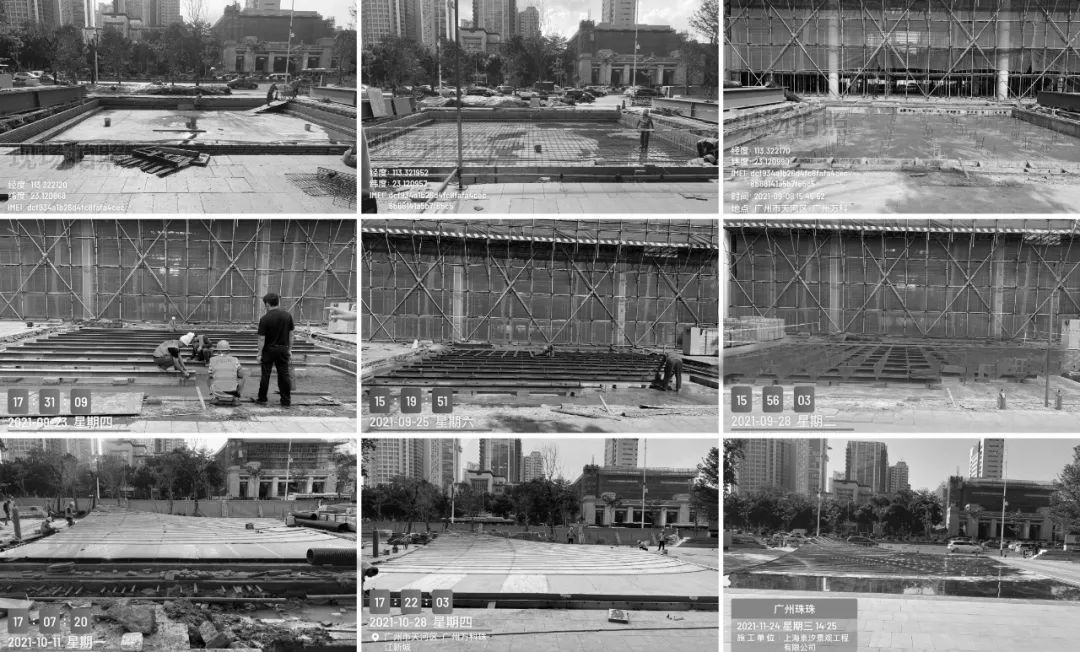

△ 防水施工

04 水景机房的施工

在图纸阶段，我们采用Revit MEP三维信息模型进行机房设计，保持素水一贯的精细化水准，通俗易懂的还原了3D建模成果，大大帮助了业主沟通协调及管理时间，同时也为自己的施工做了落地铺垫。机房的施工对于素水来说，受其他因素的干扰较少，轻车熟路。

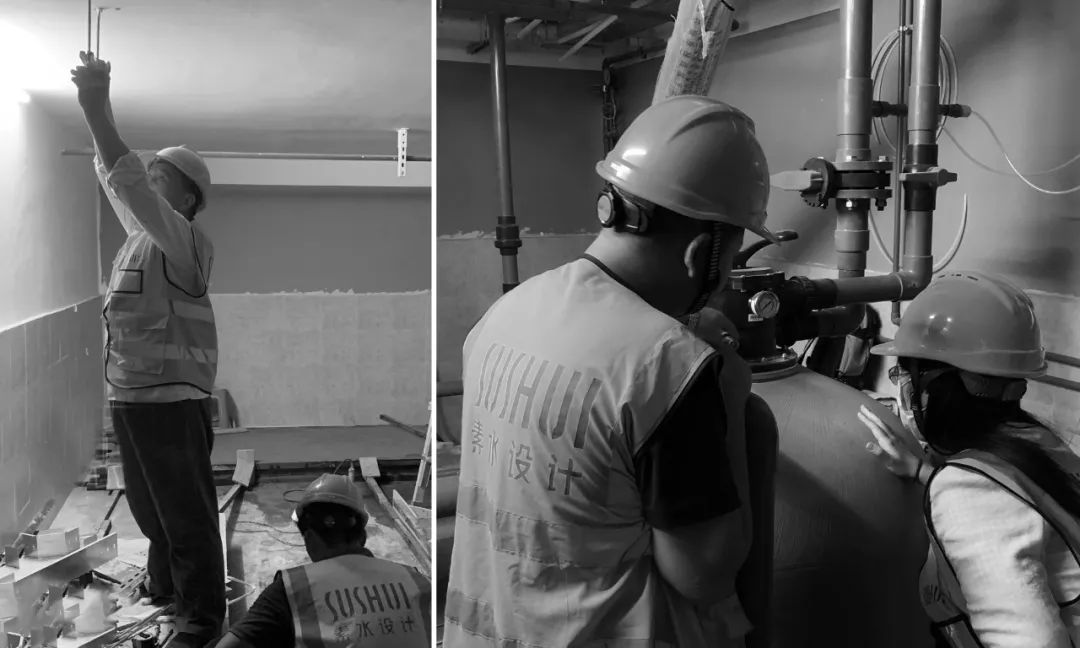

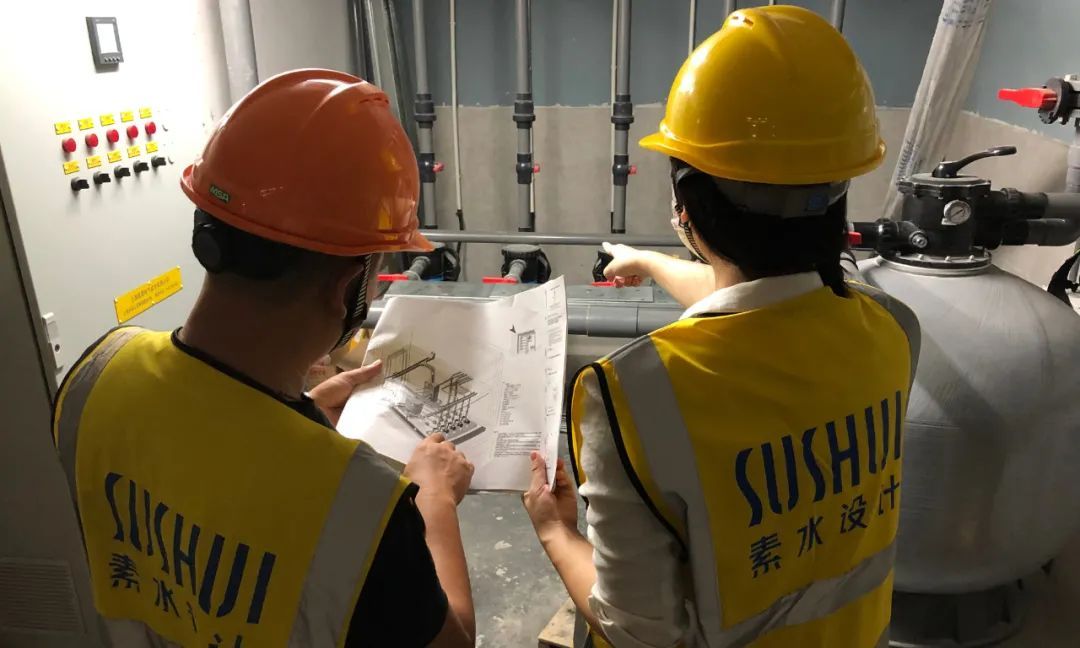

△ 素水技术人员在现场

05 艺术品现场安装的风险可控性

设计之初，我们便发现水景段存在1.33%的倾斜坡度，而艺术品效果希望达到一侧与地齐平，另一侧拔地而起单角上扬，我们迅速意识到这将可能成为施工阶段±0.00完成面与艺术品标高的隐藏风险。因此，我们与UAP反复钻研多次沟通，提前制定如何通过艺术品消化可能存在的高差基准。

在进场后第一时间对水池内部钢梁进行二次放样，结果也是验证了这一风险从猜想成为现实，主水池内的艺术品支撑结构存在近40mm的土建施工误差。面对突发的已知风险，我们也是临危不乱。UAP在制作阶段预留的高差调整容差值，完美挽救了艺术品完成面标高，毫米级的严控方案让这件作品更显巧夺天工之妙。

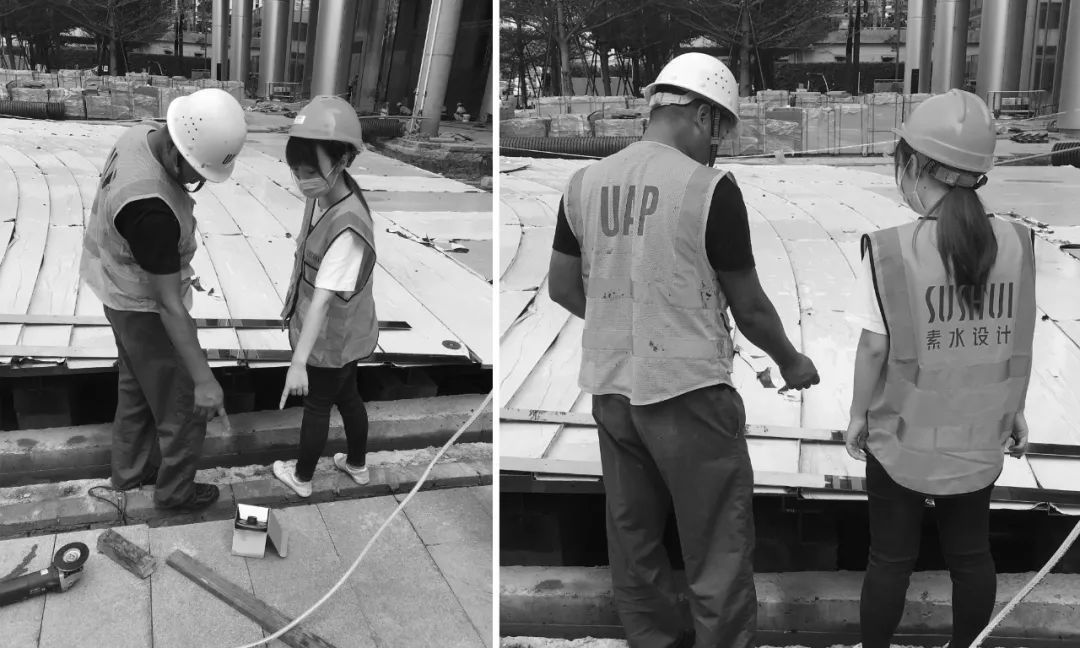

△ 素水与UAP现场沟通

本次项目的完美落地，多专业的通力配合至关重要。在施工过程中，除了素水和UAP项目驻地人员的辛勤施工安装工作，素水的设计和技术团队也多次前往项目现场，力求项目能完美呈现在大家的面前。在安装过程中，业主的设计、工程和物业部都给了极大的管理支撑、理解和包容。

4 分享我们的复盘经验总结

每一个项目都有特殊的挑战，也带来相应的创新机遇。独特的方案设计，精湛的艺术品加工，合理巧妙的系统设计，高质量的施工工艺，以及甲方的协调和支持，无数人的心血凝结成了这件作品，激发了人对水景空间的感知、交流和记忆。

01 一体式水景艺术品的设计施工如何做到一步到位？

区别于传统设计流程中先做方案后绘图纸，水景艺术品更讲究设计、技术、施工全程参与每一阶段的工作。例如方案深化70%时，施工经理便会就方案提出自己对于落地性的存疑点；施工图纸50%时，设计经理也会提出这样的系统设计是否对精细化面层有所影响。如此，我们在深化阶段便完成了艺术品水景的3D分层建模，按照分层结构对施工界面进行了详细而易懂分工。

在施工筹划前期，我们对施工节点做了时间排序，并就每一个节点的施工界面列出需要协同单位配合的前序工作；在施工中期也会与各方实时沟通完成情况及工作难点，这样便能确保在业主的总协调下有条不紊的完成一步到位的施工。
